Ознакомьтесь с правилами техники безопасности на стр. 25.

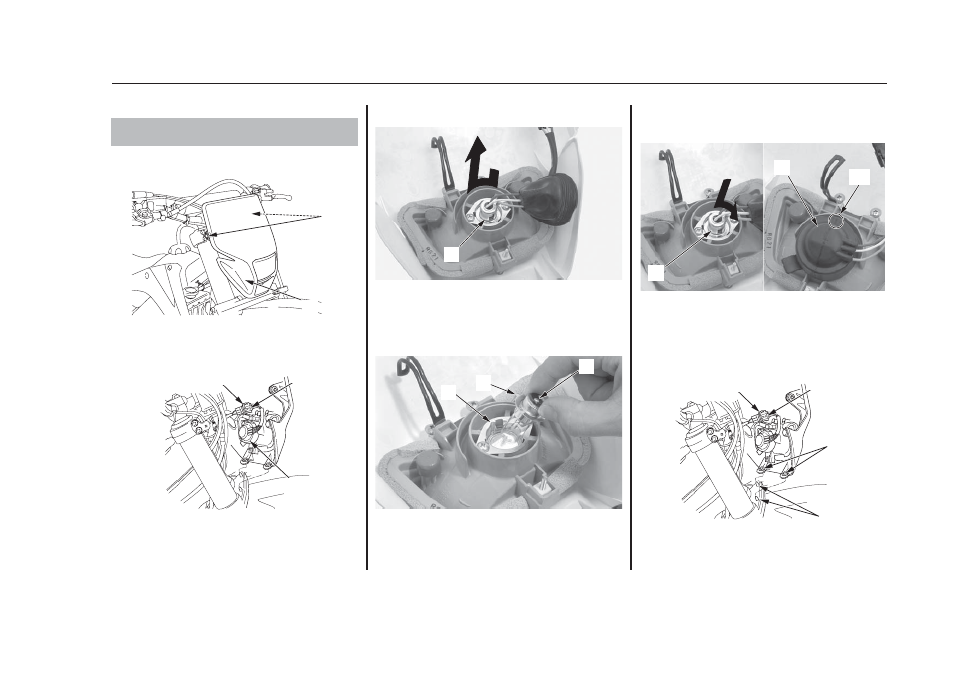

1. Снимите болты переднего ветрозащитного щитка (1). Снимите
передний ветрозащитный щиток (2).
(1) болты переднего ветрозащитного щитка
(2) передний ветрозащитный щиток
2. Освободите колодку фары (4) из хомута (3) и отсоедините
колодку фары. Снимите противопылевой колпачок (5).
(3) хомут
(4) разъем фары
(5) противопылевой колпачок
3. Для демонтажа лампы необходимо нажать на патрон лампы (6)
и повернуть его против часовой стрелки.
(6) патрон лампы фары
4. Установите новую лампу фары (7) в блок фары, совместив
фиксатор (8) с канавкой на блоке фары.
Если вы касались колбы лампы голыми пальцами, протрите её
тканью, смоченной в спирте, чтобы предотвратить её быстрый
выход из строя.
(7) лампа фары головного света
(8) фиксатор
(9) штифт
5. Нажмите на патрон лампы фары (6), поверните его по часовой
стрелке и установите патрон на место.
6. Надежно установите противопылевой колпачок (5) на блок
фары меткой "ТОР" (10) вверх.
(5) противопылевой колпачок
(6) патрон лампы фары
(10) метка "TOP"
7. Подсоедините колодку фары (4) и установите ее в хомут (3).
Установите на место передний ветрозащитный щиток,
совместив его уплотнители (11) с фиксаторами (12) на
рулевом стержне. Установите на место и закрутите болты
ветрозащитного щитка.
(3) хомут
(4) колодка фары
(11) уплотнители
(12) фиксаторы
103 Обслуживание мотоцикла Honda
Фара и задний фонарь
Лампа фары
(2)
(1)
(3) (4)
(5)
(6)
(8)
(7)
(9)
(5)
(10)
(6)
(3) (4)
(11)
(12)
