Работа с результатами
OSA
335
Работа с результатами тестирования EDFA

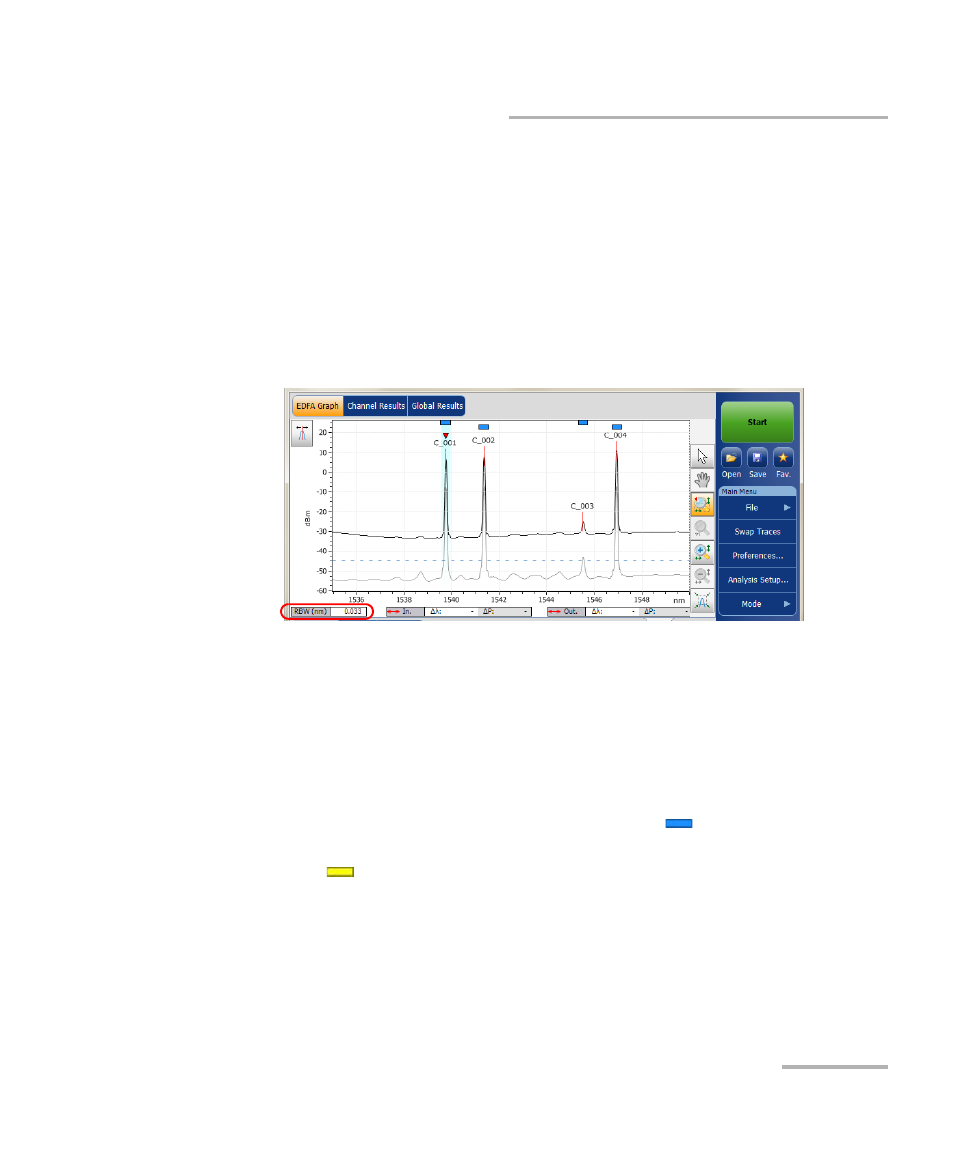

Когда идет измерение (более подробно о порядке выполнения теста
см. «Запуск измерения» на стр. 263), трасса должна отображаться во
вкладке EDFA Graph (График EDFA) вместе с соответствующей
информацией вдоль осей:
Ось X: длина волны в нм или частота в ТГц
Ось Y: мощность оптического излучения в дБм, измеряемая в
оптической полосе частот по разрешению (RBW) OSA. Эта
эталонная полоса частот по разрешению представлена на графике.
Если текущая трасса была предварительно сохранена, на графике в
строке заголовков будет отображаться имя файла текущей трассы.
На графике будут представлены указатели пиков для всех каналов,
найденные приложением, с красной вертикальной линией над пиками,
обозначающей положение пика.
В верхней части канала, если он не перекрывается с другим каналом,
будет показана синяя горизонтальная полоса (
). Если канал
перекрывается с другим каналом, горизонтальная полоса будет
желтой (
).
