Работа с результатами
OSA
293

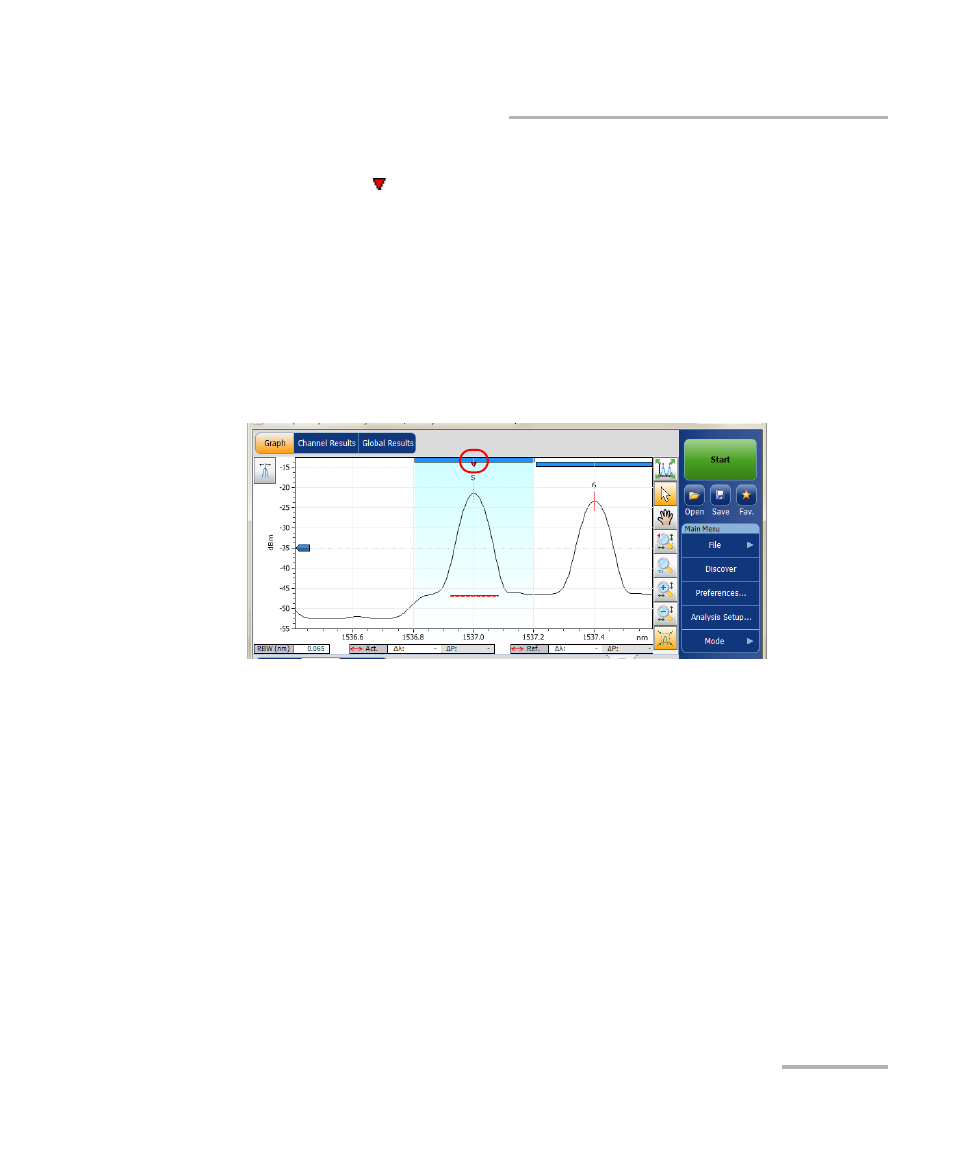

Работа с результатами тестирования в режиме WDM
Выбранный указатель пика, небольшой красный перевернутый
треугольник ( ) направлен в сторону верхней части выбранного в
данный момент пика канала. На графике можно изменять выбранный
пик, щелкнув мышью в пределах пика необходимого канала. Операция
выбора пика на графике выполняется синхронно с операцией выбора
канала в нижнем списке результатов на вкладке; при изменении
выбора на графике изменяется выбор в списке и наоборот.
Примечание:Это применимо только к каналам в списке, для которых определен сиг-
нал. При выборе канала без сигнала пик на графике не выбирается.
