Работа с результатами
322
FTB-5240S/S-P/BP
Работа с результатами тестирования DFB
Вкладка «Результаты»
Анализ источника лазерного излучения DFB можно просматривать во
вкладке Results (Результаты).
Просмотр результатов:
В главном окне выберите вкладку Results (Результаты).
Следующая информация, относящаяся к измерениям DFB, приводится

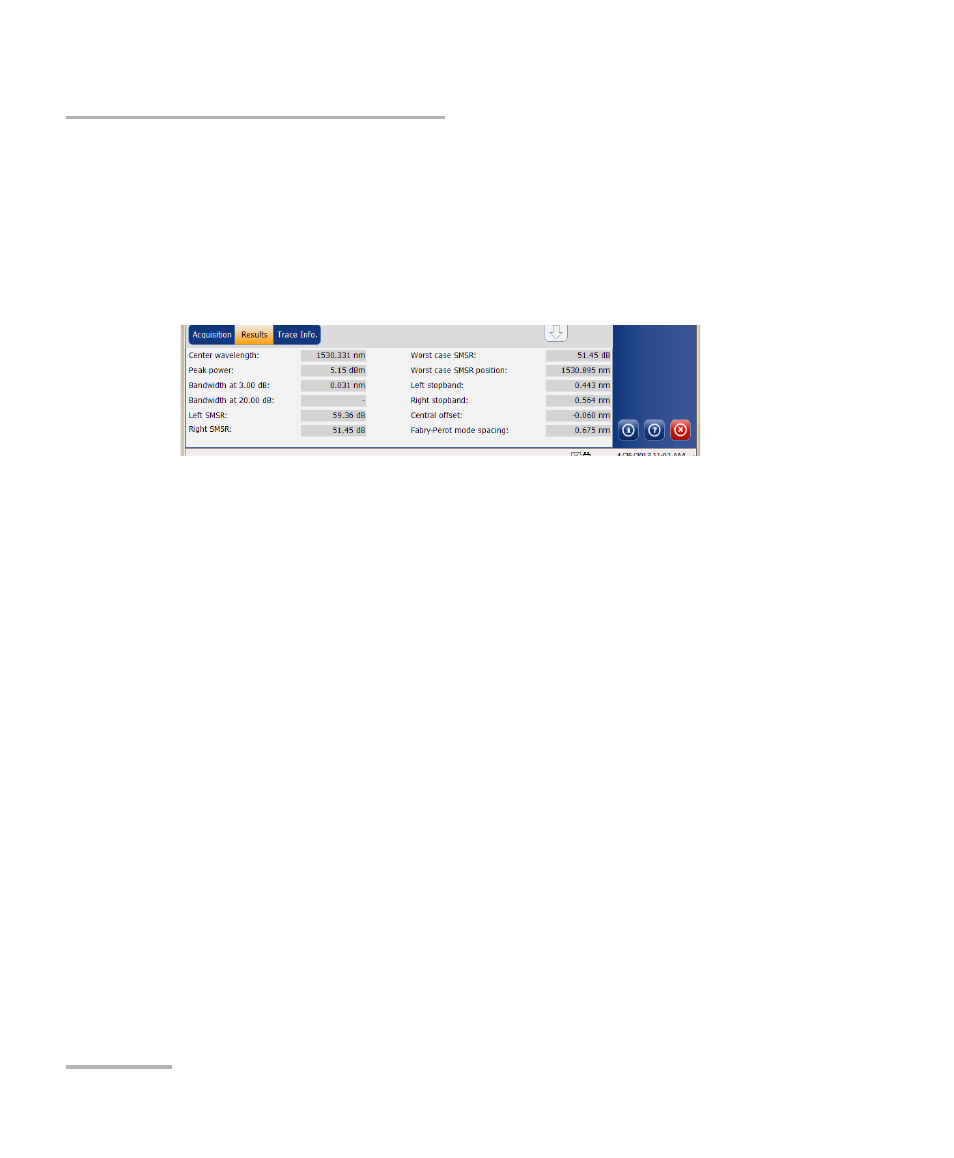

в таблице Results (Результаты):
Center wavelength/frequency (Центральная длина волны/частота):
показывает спектральный центр масс для пика.
Peak signal power (Пиковая мощность сигнала): показывает
мощность сигнала пика в дБм.
Bandwidth 3.00 dB (Полоса пропускания 3,00 дБ): показывает
полосу пропускания, определяемую шириной сигнала на уровне 50
% линейной мощности пика или –3 дБ от пика.
Bandwidth 20.00 dB (Полоса пропускания 20,00 дБ): показывает
полосу пропускания, определяемую шириной сигнала на уровне
1 % линейной мощности пика или -20 дБ от пика.
Left SMSR (Левый SMSR): показывает левый коэффициент
подавления боковой моды. Это разность мощностей основной
моды и наиболее сильно выделяющейся слева боковой моды.
Right SMSR (Правый SMSR): показывает правый коэффициент
подавления боковой моды. Это разность мощностей основной
моды и наиболее сильно выделяющейся справа боковой моды.
