Циклы измерительных щупов: автоматическое измерение инструмента
19.1
Основные
по
л
о
ж
е
ния
Индикация результатов измерения

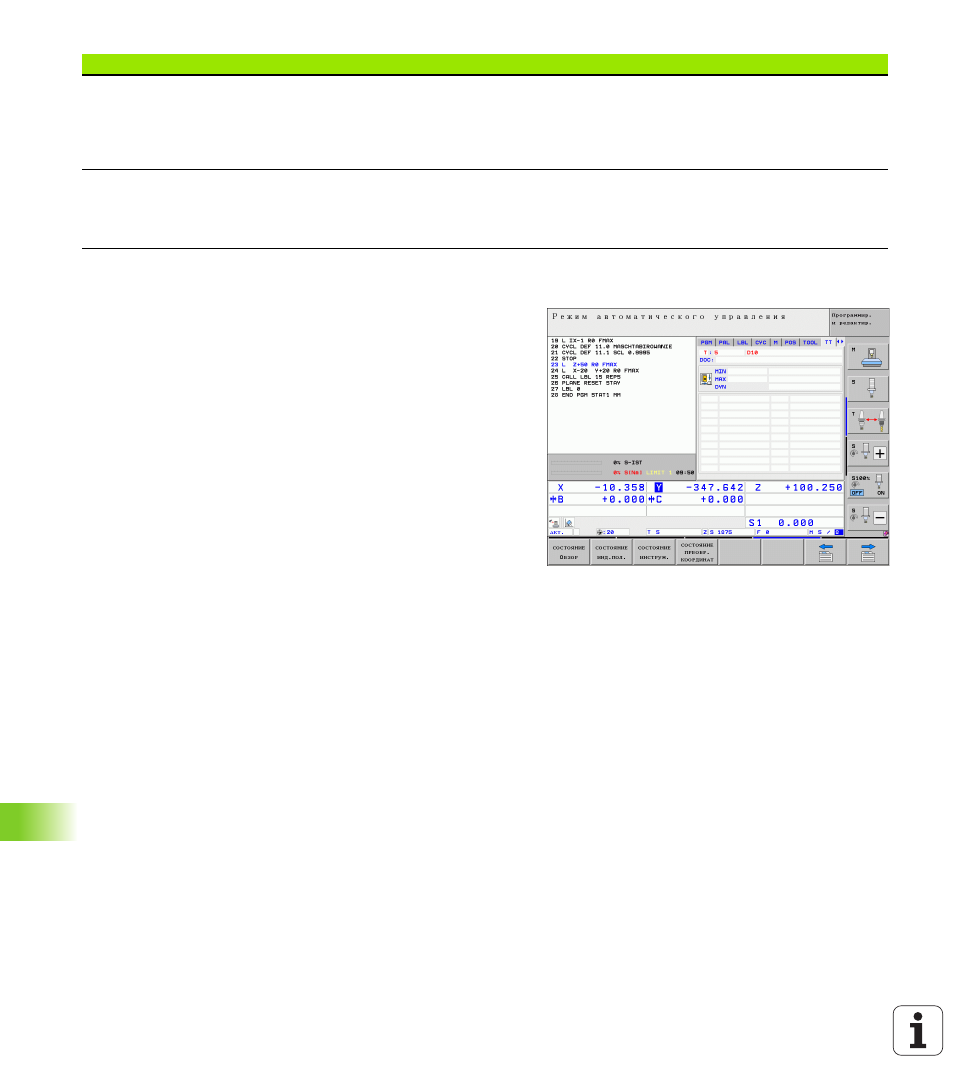

В дополнительной индикации статуса можно вывести на дисплей
результаты измерения инструмента (в режимах работы станка). В
этом случае ЧПУ слева показывает программу, а справа
результаты измерения. Значения измерения, превышающие
допуск на износ, ЧПУ маркирует символом «*» – измеренные
значения, превышающие разрешаемый допуск на поломку
символом «В».
Цилиндрическая фреза с
диаметром > 19 мм
4 (4 режущих кромки)
R (требуется смещение, так
как диаметр инструмента
больше диаметра диска TT)
0 (при измерении радиуса
дополнительное
смещение не требуется.
Используется смещение
из MP6530)
Радиусная фреза
4 (4 режущих кромки)
0 (смещение не требуется,
так как должен измеряться
южный полюс сферического
наконечника)
5 (всегда определять
радиус инструмента как
смещение, чтобы диаметр
не измерялся в радиусе)
Тип инструмента
CUT
TT:R-OFFS
TT:L-OFFS
