Циклы измерительных щупов: автоматический контроль деталей
16.12
ИЗМЕРЕНИЕ
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
ТИЙ
(
цик
л
430, DIN/ISO:
G430)
Учитывайте при программировании!

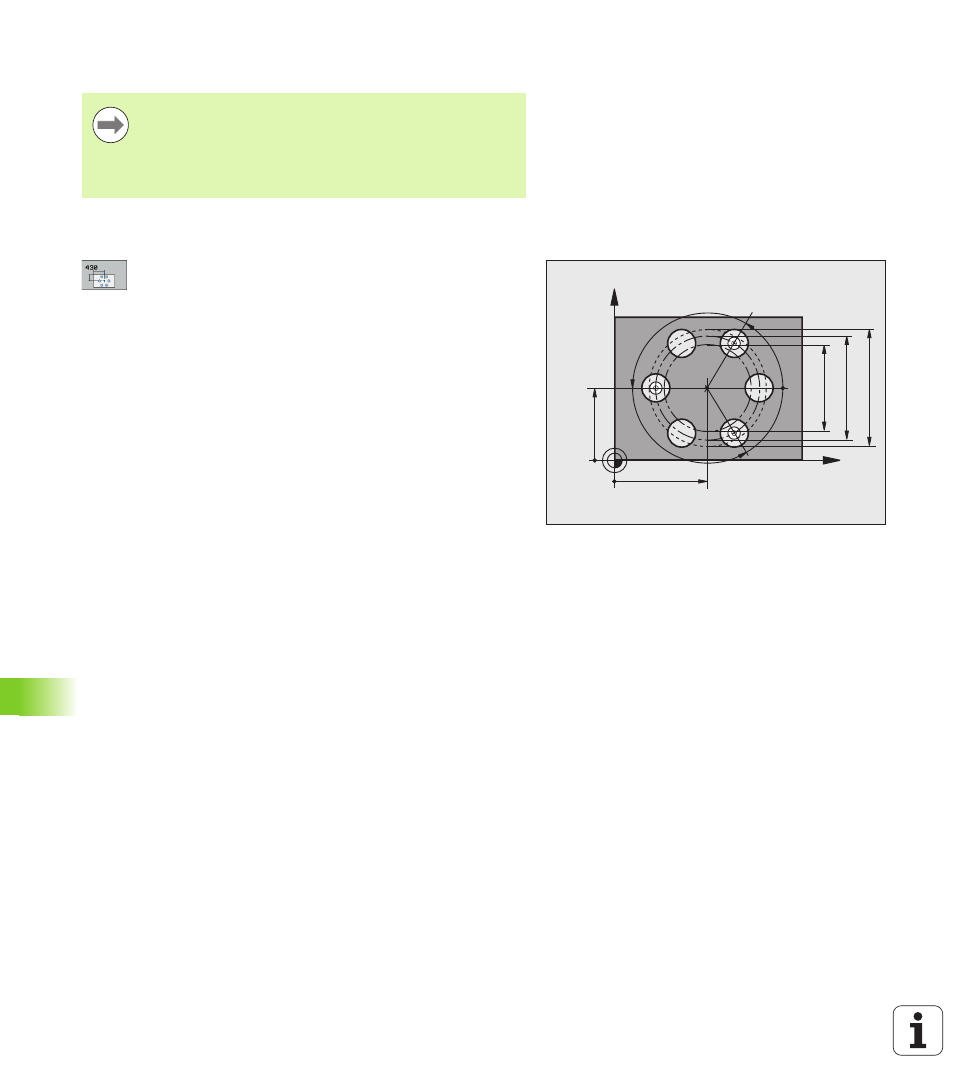

Параметры цикла
Центр по 1 оси Q273 (абсолютный): центр
окружности отверстий (заданное значение) по
главной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
Центр по 2 оси Q274 (абсолютный): центр
окружности отверстий (заданное значение) по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Заданный диаметр Q262: введите диаметр
окружности отверстий. Диапазон ввода от 0 до
99999,9999
Угол 1 отверстия Q291 (абсолютный): угол в
полярных координатах центра первого отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
Угол 2 отверстия Q292 (абсолютный): угол в
полярных координатах центра второго отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
Угол 3 отверстия Q293 (абсолютный): угол в
полярных координатах центра третьего отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Цикл 430 производит лишь контроль поломки, а не
автоматическую коррекцию инструмента.
X
Y
Q291
Q293
Q292
Q274
±Q280
Q273
±Q279
Q289
Q262
Q288
