222 Циклы обработки: карман по контуру, протяжка контура
7.1
1
КАНАВКА
ПО
КО
НТУР
У
ВИХРЕВЫМ
ФРЕЗЕР
ОВ
АНИЕМ
(
цик
л
275,
DIN/ISO:
G275)

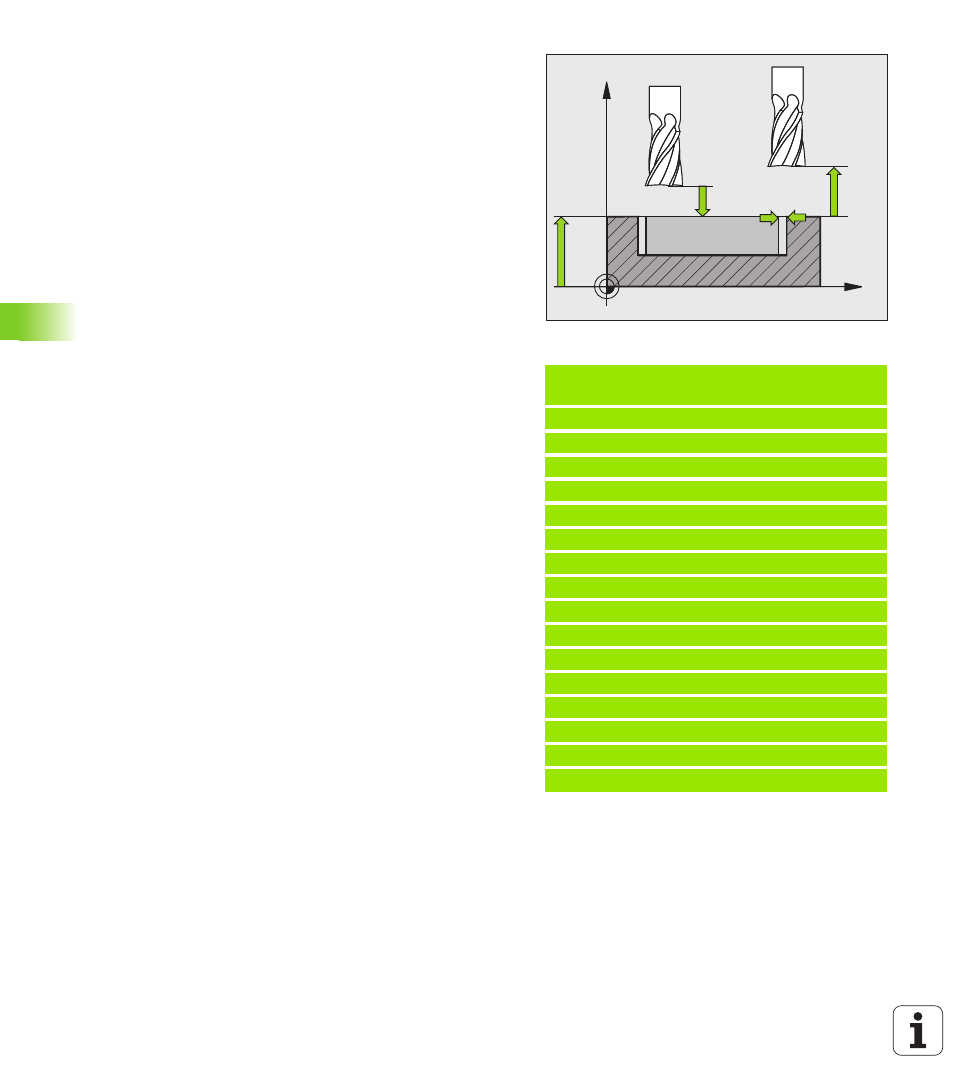

 Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
 2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Стратегия погружения Q366: вид врезания:
 0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
 1: без функции
 2 = врезание маятниковым движением. В
таблице инструментов угол врезания ANGLE
для активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке
 Альтернативно PREDEF
Пример: NC-кадры
8 CYCL DEF 275 КАНАВКА ПО КОНТ. ВИХР.
ФРЕЗ.
Q215=0 ;ОБЪЕМ ОБРАБОТКИ
Q219=12 ;ШИРИНА ПАЗА
Q368=0.2 ;ПРИПУСК СБОКУ
Q436=2 ;ВРЕЗ. ЗА ОБОРОТ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q206=150 ;ПОДАЧА ВРЕЗ. НА ГЛУБ.
Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
Q200=2 ;БЕЗОП. РАССТ.
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q366=2 ;ВРЕЗАНИЕ
9 CYCL CALL FMAX M3
X
Z
Q200
Q204
Q203
Q368
