15.6 ПРИЯЗКА К ЦЕНТРУ
КРУГЛОГО КАРМАНА
(цикл 412, DIN/ISO: G412)
Ход цикла

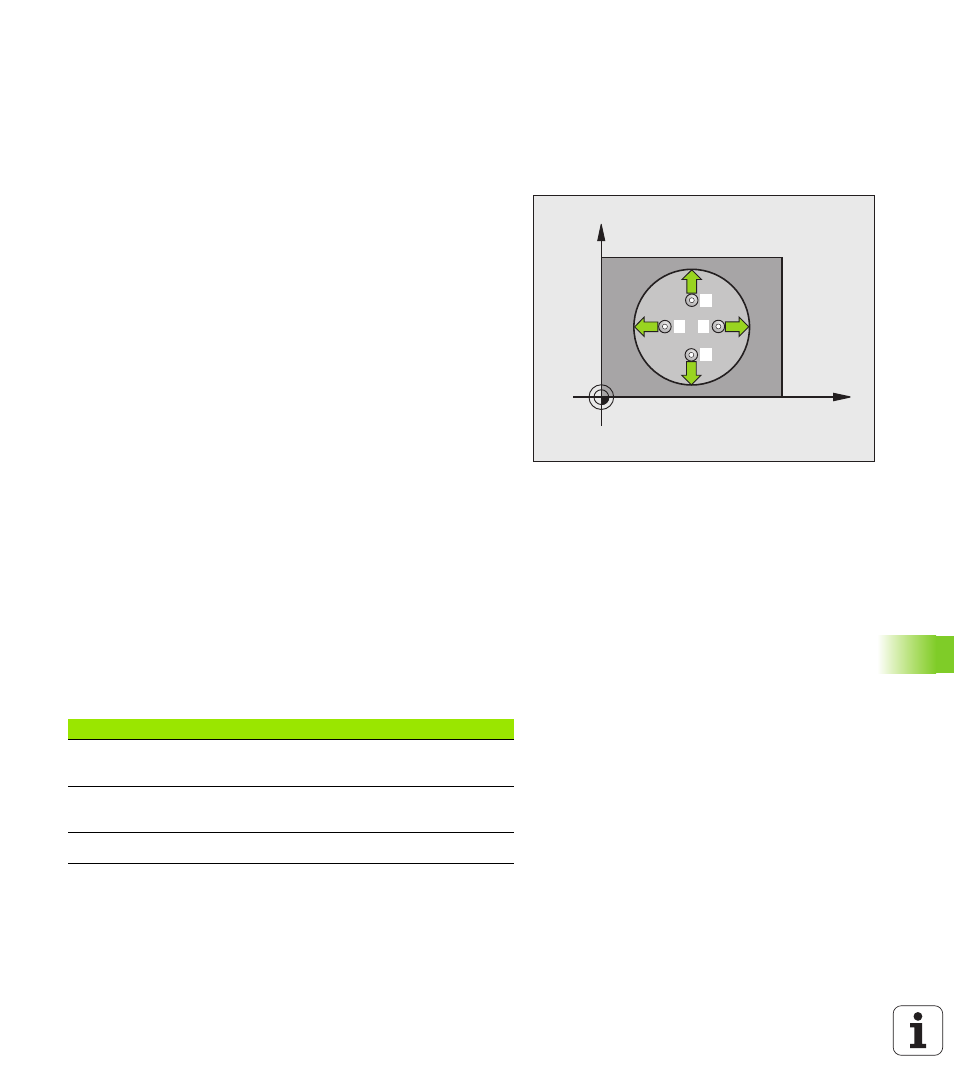

Цикл измерительного щупа 412 определяет центр круглого
кармана и задает его в качестве точки привязки. Также система
ЧПУ может записывать этот центр в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 346) в точку измерения 1 .
Система ЧПУ рассчитывает точки измерения на основе
данных цикла и безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120). ЧПУ
автоматически определяет направление измерения в
зависимости от запрограммированного начального угла
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения 2 и выполняет там второй измерительный ход
4 Система ЧПУ позиционирует щуп в точке измерения 3 , потом
в точке измерения 4 , выполняет там третий и, соответственно,
четвертый замер и позиционирует измерительный щуп в центр
отверстия
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 372) и сохраняет фактическое значение в
параметрах Q
6 При необходимости ЧПУ определяет точку привязки по оси
измерительного щупа за отдельный измерительных ход
X
Y
1
2
4
3
Номер параметра Значение
Q151 Фактическое значение центра по
главной оси
Q152 Фактическое значение центра по
вспомогательной оси
Q153 Фактическое значение диаметра
