Циклы измерительного щупа: автоматическое определение точек привязки
15.1
1
ПРИВ
ЯЗКА
К
ОСИ
ЩУПА
(
цик
л
417, DIN/ISO:
G417)

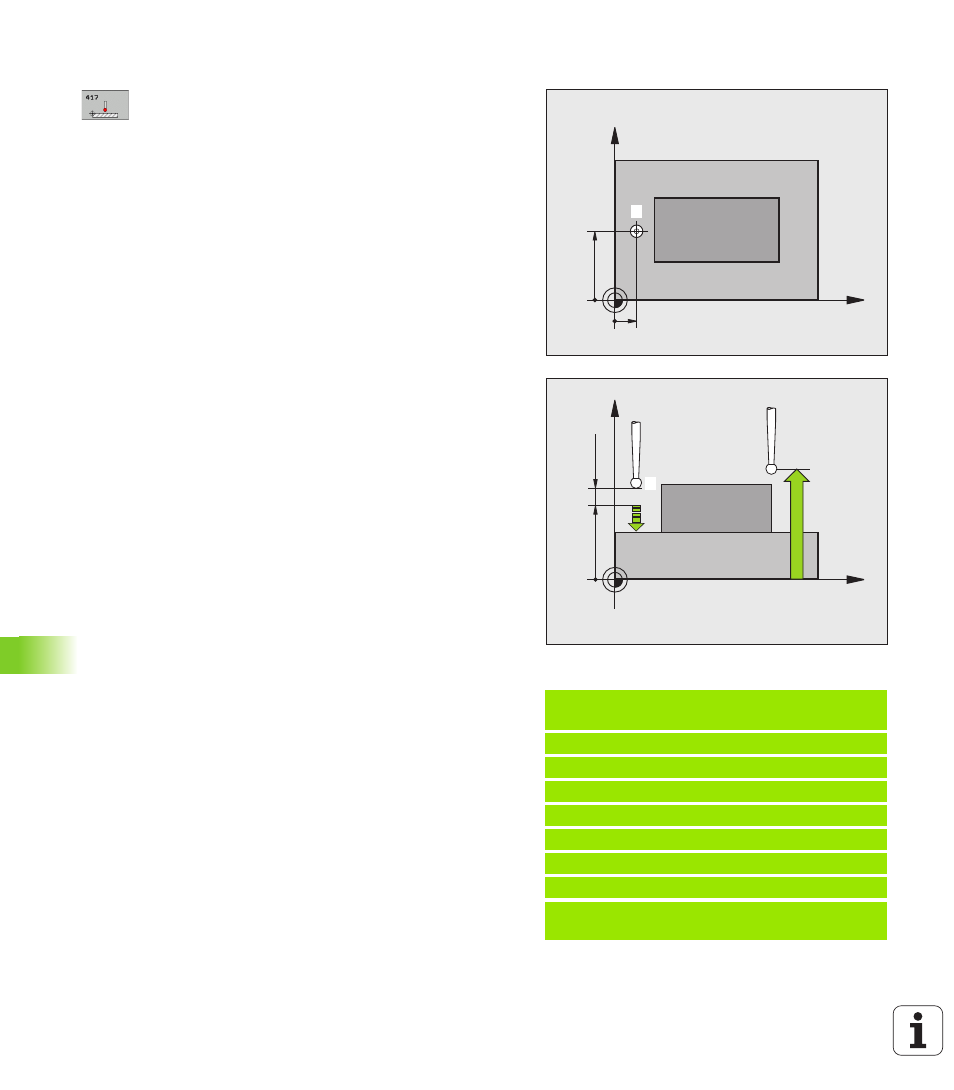

Параметры цикла
1 точка измерения по 1 оси Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
1 точка измерения по 2 оси Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
1-ая точка измерения по 3-ей оси Q294
(абсолютная): координата первой точки
измерения по оси измерительного щупа Диапазон
ввода от -99999,9999 до 99999,9999
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Номер в таблице Q305: задается номер в таблице
нулевых точек / в таблице предустановок, под
которым система ЧПУ будет сохранять
координаты. При вводе Q305=0 и Q303=1 ЧПУ
задает индикацию таким образом, что новая точка
привязки находится на измеряемой поверхности.
При вводе Q305=0 и Q303=0 система ЧПУ
записывает координаты в строку 0 таблицы
нулевых точек. Диапазон ввода от 0 до 99999
Новая точка привязки по оси измерительного щупа
Q333 (абсолютная): координата по оси измерения,
в которую система ЧПУ должна установить точку
привязки. Базовая настройка = 0. Диапазон ввода
от -99999,9999 до 99999,9999
Передача результатов измерения (0,1) Q303: задает,
следует ли сохранить полученную точку привязки
в таблице нулевых точек или в таблице
предустановок:
-1: не использовать! Задается системой ЧПУ при
считывании старых программ (смотри
„Сохранение рассчитанной точки привязки в
памяти” на странице 372)
0: записать полученную точку привязки в активную
таблицу нулевых точек. Системой отсчета
является активная система координат детали
1: записать полученную точку привязки в таблицу
предустановок. Базовой системой является
система координат станка (REF-система)
Пример: NC-кадры
5 TCH PROBE 417 ТЧК. ПРИВ.НА ОСИ
ЩУПА
Q263=+25 ;1-АЯ ТОЧКА 1-ОЙ ОСИ
Q264=+25 ;1-АЯ ТОЧКА 2-ОЙ ОСИ
Q294=+25 ;1-АЯ ТОЧКА 3-ОЙ ОСИ
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q260=+50 ;БЕЗОП. ВЫСОТА
Q305=0
;НОМЕР В ТАБЛ.
Q333=+0 ;ТОЧКА ПРИВЯЗКИ
Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
