Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (60642x-04) Cycle programming
Страница 165
HEIDENHAIN iTNC 530
165
5.5
КР
УГ
ЛАЯ
КАНАВКА
(
цик
л
254, DIN/ISO:
G254)

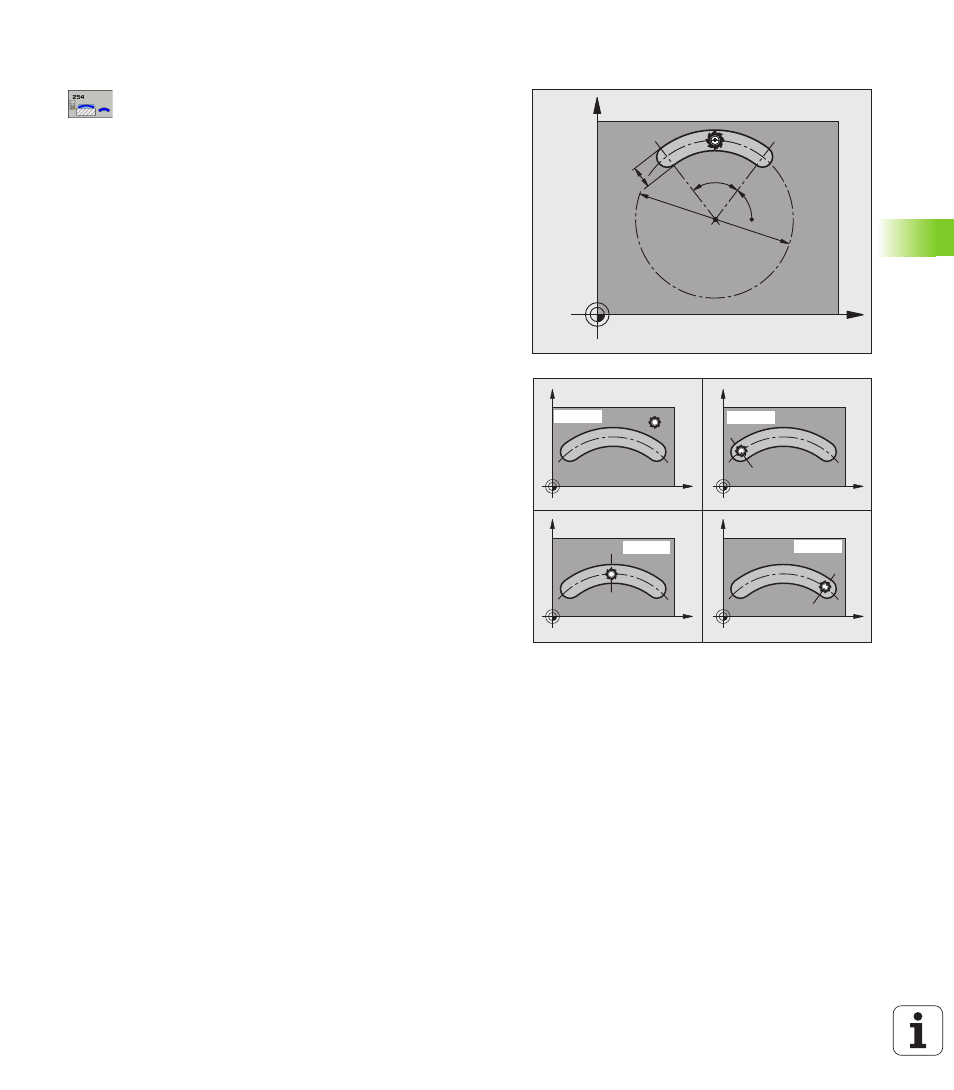

Параметры цикла
Объем обработки (0/1/2)Q215: определение объема
обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка боковой поверхности и
чистовая обработка дна выполняются только,
если задан припуск на чистовую обработку (Q368,
Q369)
Ширина канавки Q219 (значение параллельно
вспомогательной оси плоскости обработки):
введите ширину канавки; если ширина канавки
задается равной диаметру инструмента, то ЧПУ
выполняет только черновую обработку
(фрезерование продольной канавки).
Максимальная ширина канавки при черновой
обработке: двойной диаметр инструмента.
Диапазон ввода от 0 до 99999,9999
Припуск на чистовую обработку стороны Q368 (в
инкрементах): припуск на чистовую обработку в
плоскости обработки. Диапазон ввода от 0 до
99999,9999
Диаметр сегмента Q375: введите диаметр
сегмента. Диапазон ввода от 0 до 99999,9999
Привязка для положения канавки (0/1/2/3) Q367:
положение канавки относительно позиции
инструмента при вызове цикла:
0: Позиция инструмента не учитывается.
Положение канавки рассчитывается из
введенного центра сегмента и начального угла
1: Позиция инструмента = центр левой окружности
канавки. Начальный угол Q376 привязан к этой
позиции. Заданный центр сегмента не
учитывается.
2: Позиция инструмента = центр средней оси.
Начальный угол Q376 привязан к этой позиции.
Заданный центр сегмента не учитывается.
3: Позиция инструмента = центр правой
окружности канавки. Начальный угол Q376
привязан к этой позиции. Заданный центр
сегмента не учитывается.
Центр 1-ой оси Q216 (абсолютный): центр сегмента
окружности на главной оси плоскости обработки.
Действует только если Q367 = 0. Диапазон
ввода от -99999,9999 до 99999,9999
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
