Инструкция по эксплуатации HEIDENHAIN iTNC 530 (60642x-04) Cycle programming
Страница 166
166
Циклы обработки: фрезерование карманов / островов / канавок
5.5
КР
УГ
ЛАЯ
КАНАВКА
(
цик
л
254, DIN/ISO:
G254)

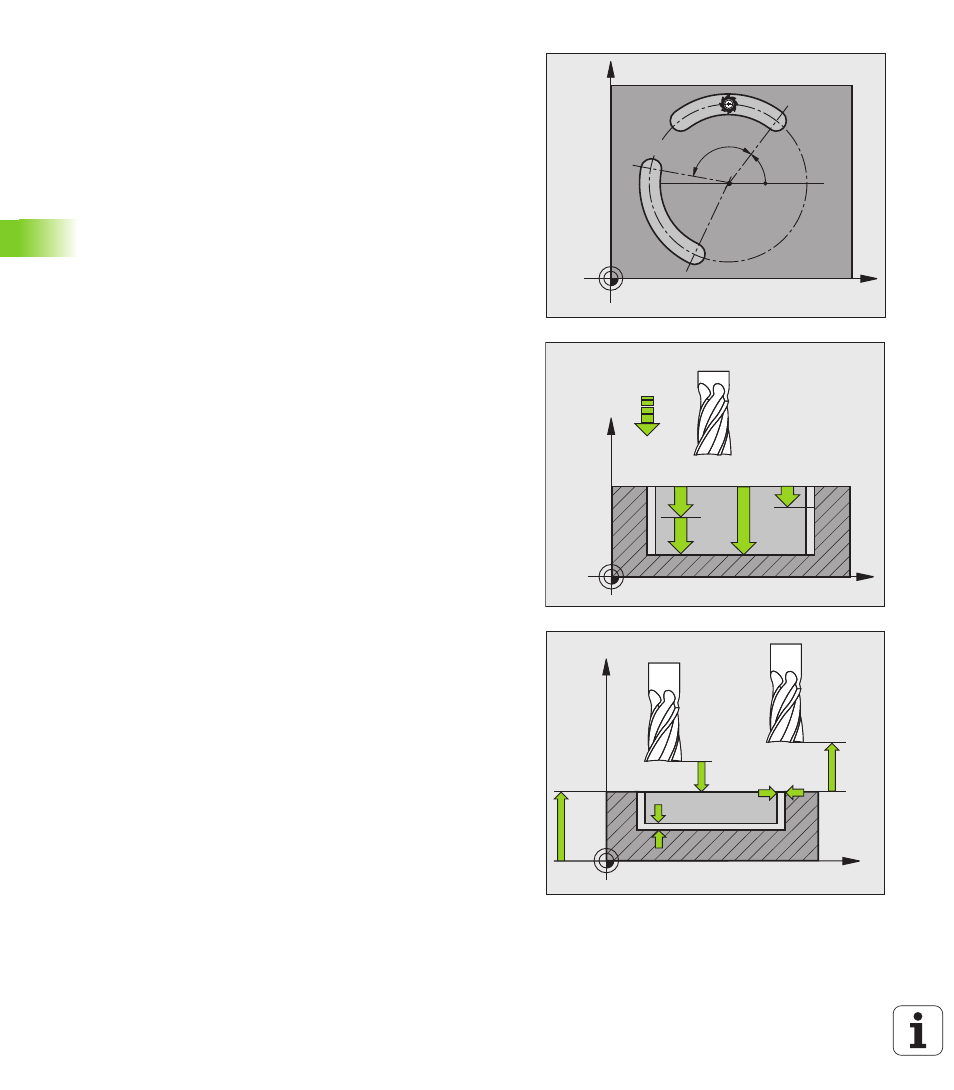

Центр 2-ой оси Q217 (абсолютный): центр сегмента
окружности на вспомогательной оси плоскости
обработки. Действует только если Q367 = 0.
Диапазон ввода от -99999,9999 до 99999,9999
Начальный угол Q376 (абсолютный): введите
полярный угол точки старта. Диапазон ввода от
-360,000 до 360,000
Угол раскрытия канавки Q248 (в инкрементах):
введите угол раскрытия канавки. Диапазон ввода
от 0 до 360,000
Шаг угла Q378 (в инкрементах): угол, на который
поворачивается вся канавка. Центр вращения
лежит в центре сегмента. Диапазон ввода от
-360,000 до 360,000
Количество проходов Q377: количество проходов
на сегменте. Диапазон ввода от 1 до 99999
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999.999 или
через FAUTO, FU, FZ
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
+0 = попутное фрезерование, но при активном
зеркальном отображении система ЧПУ сохраняет
вид попутного фрезерования
или через PREDEF
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна канавки. Диапазон
ввода от -99999,9999 до 99999,9999
Глубина врезания Q202 (в инкрементах): величина,
на которую инструмент каждый раз производит
врезание; введите значение больше 0. Диапазон
ввода от 0 до 99999,9999
Припуск на чистовую обработку на глубине Q369 (в
инкрементах): припуск на чистовую обработку
глубины. Диапазон ввода от 0 до 99999,9999
Подача врезания на глубину Q206: скорость
движения инструмента при врезании на глубину в
мм/мин. Диапазон ввода от 0 до 99999,999, либо
через FAUTO, FU, FZ
Врезание при чистовой обработке Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода от 0 до 99999,9999
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
