16.1
1
ИЗ
МЕРЕНИЕ
КООР
ДИНА
ТЫ
(
цик
л
427, DIN/ISO:
G427)

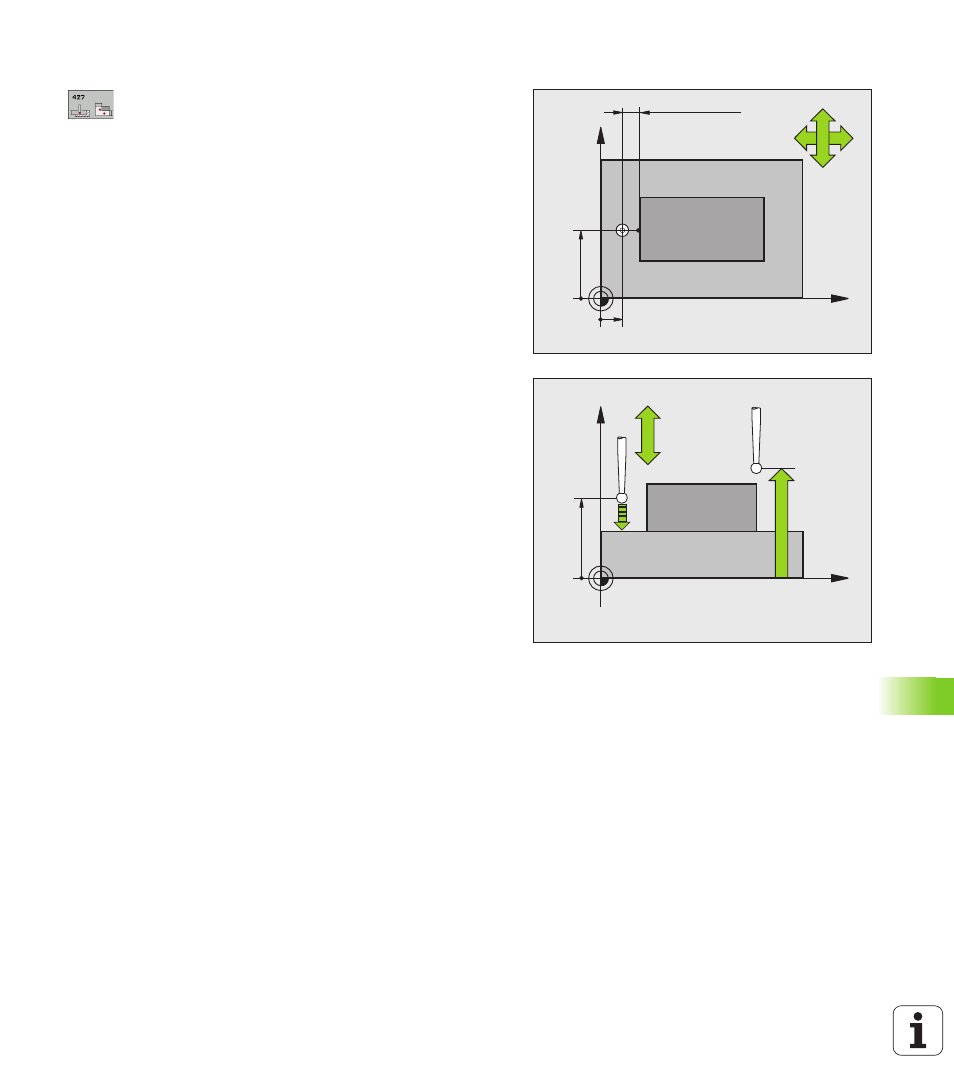

Параметры цикла
 1-ая точка измерения по 1-ой оси Q263 (абсолютно):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
 1-ая точка измерения по 2-ой оси Q264 (абсолютно):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
 Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (= точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
 Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
 Ось измерения (1..3: 1= главная ось) Q272: ось, по
которой должно выполняться измерение:
1:главная ось = ось измерения
2:вспомогательная ось = ось измерения
3: ось измерительного щупа = ось измерения
 Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен
перемещаться к обрабатываемой детали:
-1: отрицательное направление перемещения
+1: положительное направление перемещения
 Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
