HEIDENHAIN iTNC 530
409
15.10
ПРИВ
ЯЗКА
К
ЦЕНТР
У
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
Т
И
Й
(
цик
л
416,
DIN/ISO:
G416)
Учитывайте при программировании!
Параметры цикла

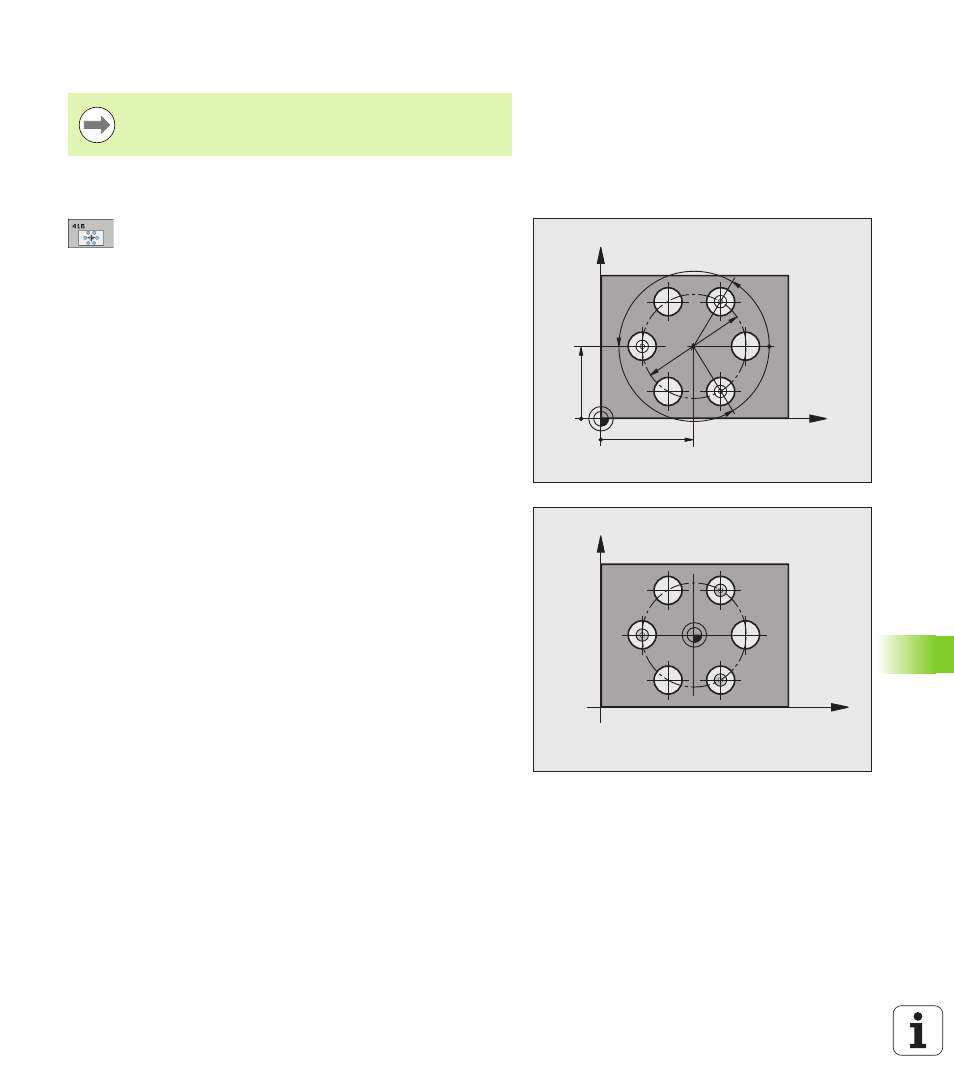

Центр по 1-ой оси Q273 (абсолютный): центр
окружности отверстий (заданное значение) по
главной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
Центр по 2-ой оси Q274 (абсолютный): центр
окружности отверстий (заданное значение) по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Заданный диаметр Q262: введите
приблизительный диаметр окружности отверстий.
Чем меньше диаметр отверстий, тем точнее
нужно указывать заданный диаметр. Диапазон
ввода от 0 до 99999,9999
Угол 1-го отверстия Q291 (абсолютный): угол в
полярных координатах центра первого отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
Угол 2-го отверстия Q292 (абсолютный): угол в
полярных координатах центра второго отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
Угол 3-го отверстия Q293 (абсолютный): угол в
полярных координатах центра третьего отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы ( =точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
