116 Циклы обработки: «Нарезание резьбы»/ «Резьбофрезерование»
4.4
НАРЕЗ
АНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
С
ЛОМКОЙ
СТ
Р
У
Ж
К
И
(
цик
л
209,
DIN/ISO:
G209)

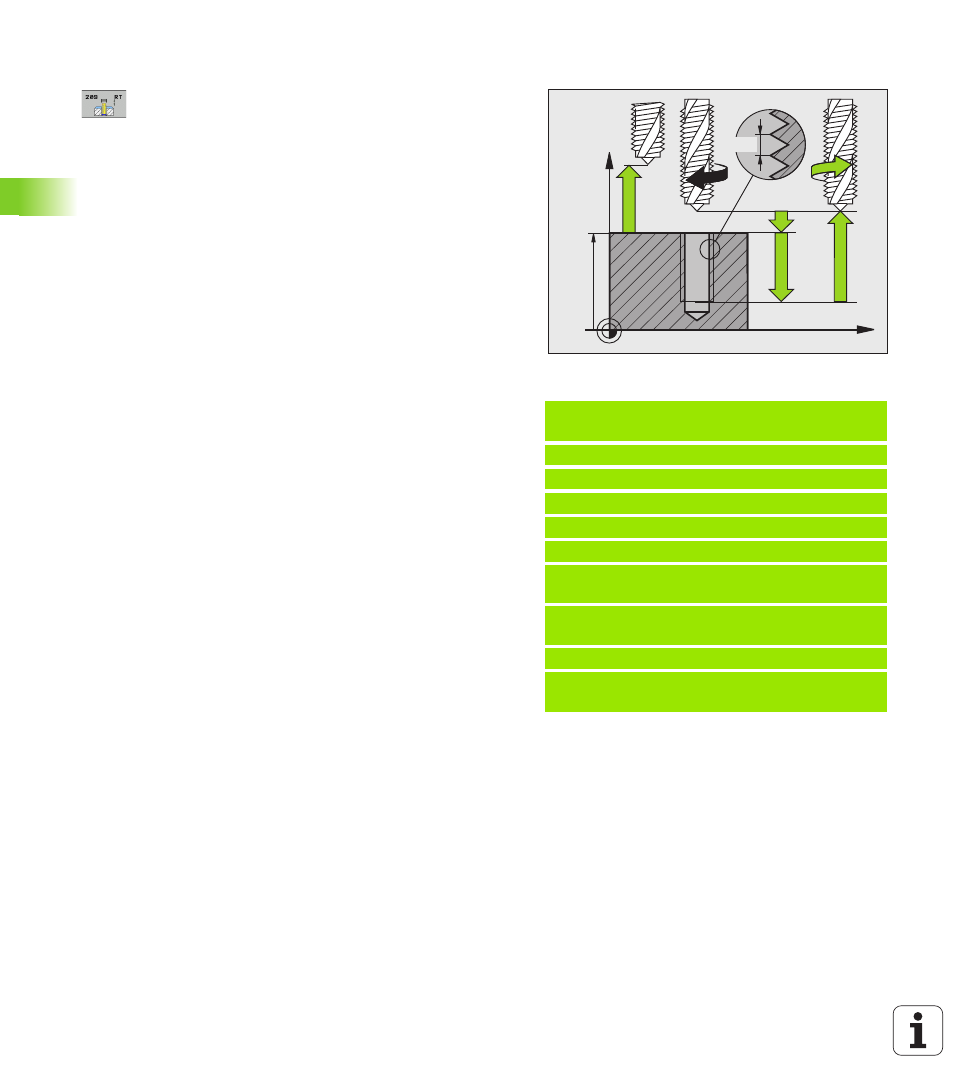

Параметры цикла
 Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (начальная
позиция) до поверхности заготовки. Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки до конца
резьбы. Диапазон ввода от -99999,9999 до
99999,9999
 Шаг резьбы Q239
Шаг резьбы. Правое или левое направление
резьбы определяется знаками +/-:
+ = правая резьба
–= левая резьба
Диапазон ввода от -99.9999 до 99.9999
 Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
 2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Глубина сверления до ломки стружки Q257 (в
инкрементах): подача на глубину, после которой
ЧПУ выполняет ломку стружки. Диапазон ввода от
0 до 99999,9999
 Обратный ход при ломке стружки Q256: система
ЧПУ умножает уклон Q239 на введенное значение
и перемещает инструмент при ломке стружки
назад на рассчитанное значение. Если вводится
значение Q256 = 0, ЧПУ полностью выходит из
высверленного отверстия для того, чтобы можно
было удалить стружку (на безопасное
расстояние). Диапазон ввода от 0 до 99999,9999
 Угол для ориентации шпинделя Q336
(абсолютный): угол, на который система ЧПУ
позиционирует инструмент перед процессом
нарезания внешней резьбы. Таким образом,
можно при необходимости выполнить
дополнительное нарезание резьбы. Диапазон
ввода от -360,0000 до 360,0000
 Коэффициент изменения скорости вращения во
время обратного хода Q403: коэффициент, на
который система ЧПУ увеличивает скорость
вращения шпинделя и при этом подачу при
выходе из отверстия. Диапазон ввода от 0,0001 до
10, увеличение возможно до максимальной
скорости вращения активной ступени передачи
Пример: NC-кадры
26 CYCL DEF 209 НАР.РЕЗЬБЫ МЕТЧ. С
ЛОМ.СТР.
Q200=2 ;БЕЗОП. РАССТ.
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТ.
Q257=5 ;ГЛУБИНА СВЕРЛ. ЛОМКА
СТРУЖКИ
Q256=+1 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЯ
Q403=1.5 ;КОЭФФ. СКОРОСТИ
ВРАЩЕНИЯ
Z
X
Q203
Q204
Q200
Q201
Q239
