HEIDENHAIN iTNC 530
449
16.7
ИЗМЕРЕНИЕ
ПР
ЯМО
У
ГО
ЛЬНОГ
О
КАР
М
АНА
(
цик
л
423, DIN/ISO:
G423)
Учитывайте при программировании!
Параметры цикла
Центр по 1 оси Q273 (абсолютный): центр кармана
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
Центр по 2 оси Q274 (абсолютный): центр кармана
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Длина 1-й стороны Q282: длина кармана
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
Длина 2-й стороны Q283: длина кармана
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (= точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
Q164
Отклонение длины стороны по главной
оси
Q165
Отклонение длины стороны по
вспомогательной оси
Номер параметра
Значение
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Если размеры кармана и безопасное расстояние не
допускают предварительного позиционирования
вблизи точек измерения, то система ЧПУ производит
измерение всегда исходя из центра кармана. В этом
случае измерительных щуп не перемещается на
безопасную высоту между четырьмя точками
измерения.

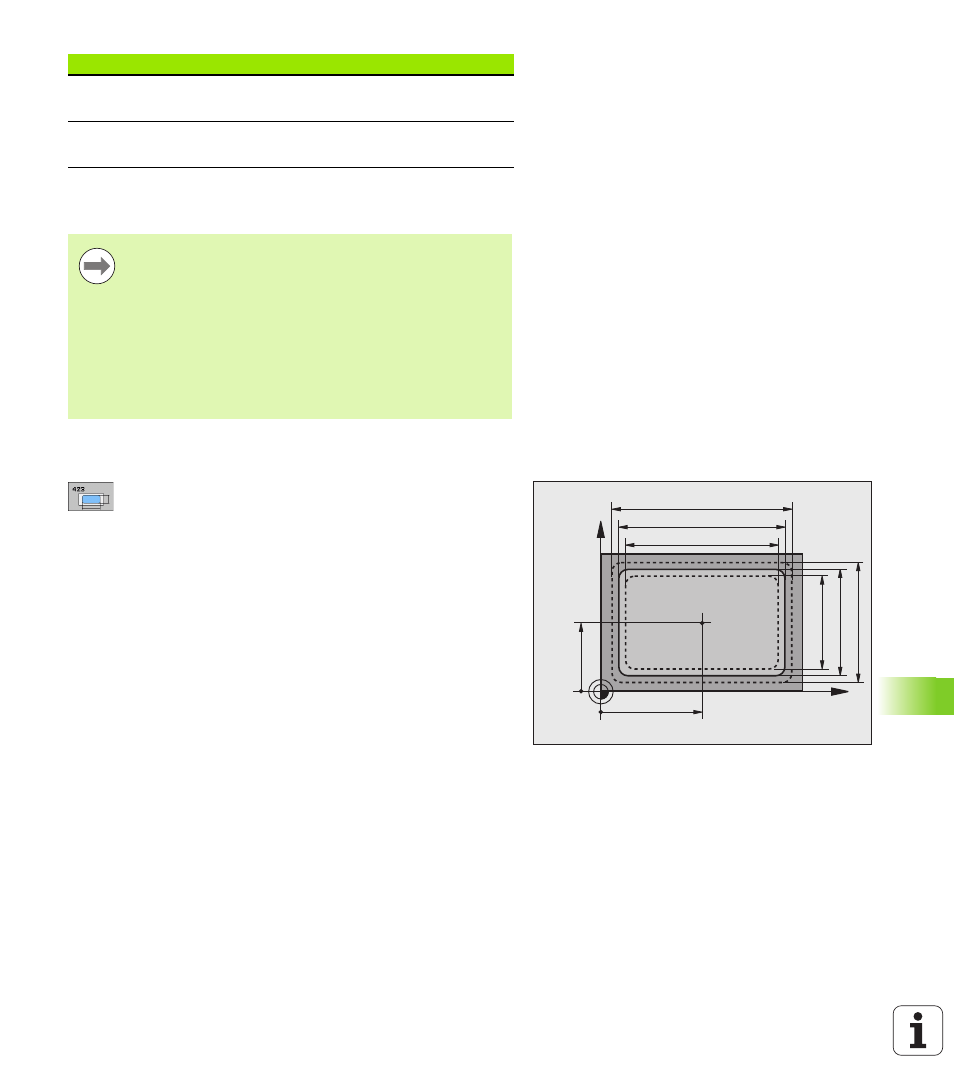

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
