HEIDENHAIN iTNC 530
453
16.8
ИЗМЕРЕНИЕ
ПР
ЯМО
У
ГО
ЛЬНОГ
О
ОС
ТР
ОВ
А
(
цик
л
424, DIN/ISO:
G424)
Учитывайте при программировании!

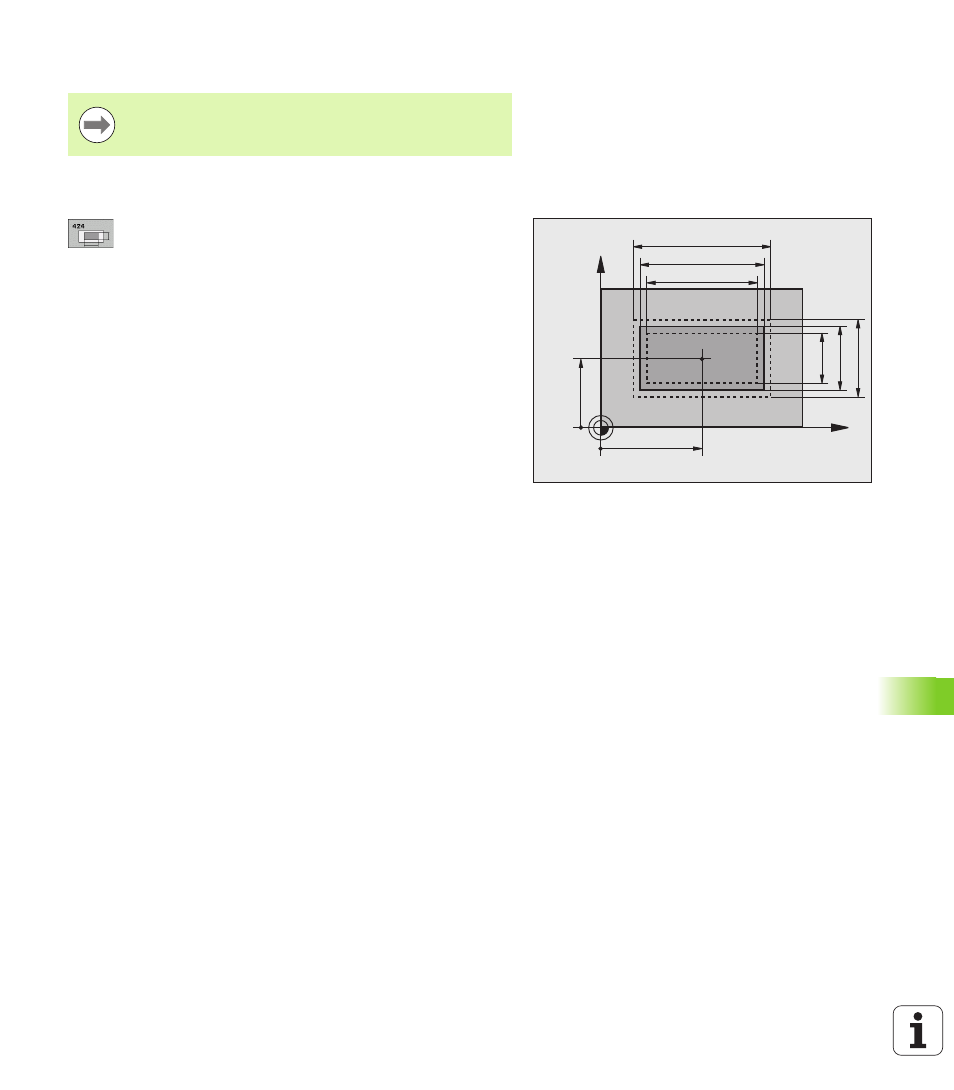

Параметры цикла
Центр по 1 оси Q273 (абсолютный): центр цапфы
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
Центр по 2 оси Q274 (абсолютный): центр цапфы
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Длина 1 стороны Q282: длина острова
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
Длина 2 стороны Q283: длина острова
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (= точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
