278 Циклы обработки: построчное фрезерование
10.4
С
ТАНДАР
ТНАЯ
ПОВЕР
Х
НОС
Т
Ь
(
цик
л
231; DIN/ISO:
G231)

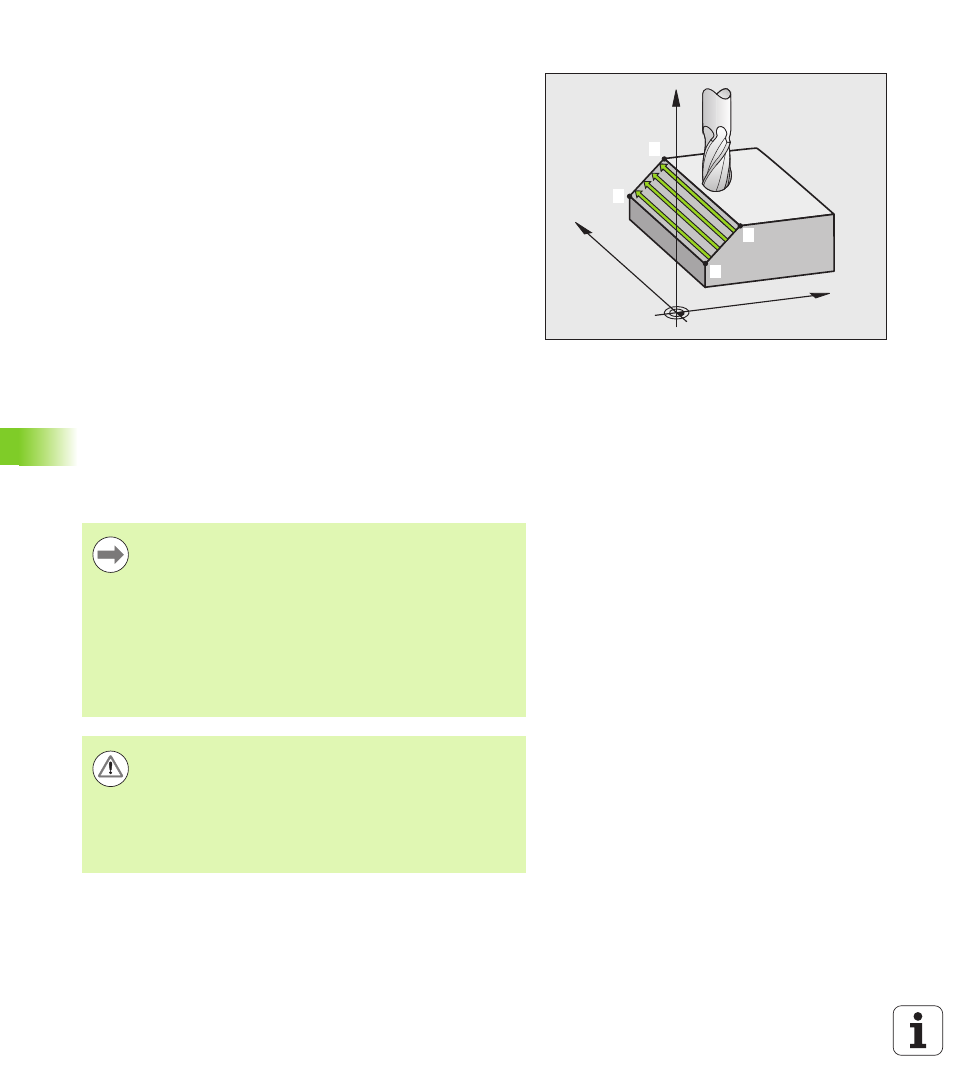

Направление резания
Начальную точку и направление фрезерования можно выбрать
произвольно, поскольку ЧПУ обычно выполняет отдельные
проходы от точки 1 к точке 2 , а общая траектория проходит от
точки 1 / 2 до точки 3 / 4 . Можно назначить точку 1 в каждом углу
обрабатываемой поверхности.
При использовании концевых фрез оптимизировать качество
поверхности можно следующим образом:
 При проходе долбежным резцом (значение координаты точки 1
по оси шпинделя больше значения координаты точки 2 по оси
шпинделя) на поверхностях с небольшим наклоном.
 При обработке протяжкой (значение координаты точки 1 по оси
шпинделя меньше значения координаты точки 2 по оси
шпинделя) на поверхностях с большим углом наклона
 На искривленных поверхностях направление главного
движения (от точки 1 к точке 2 ) задается в сторону наибольшего
наклона.
При использовании радиусных фрез оптимизировать качество
поверхности можно следующим образом:
 На искривленных поверхностях направление главного
движения (от точки 1 к точке 2 ) задается перпендикулярно к
наибольшему наклону
Учитывайте при программировании!
X
Y
Z
1
4
3
2
ЧПУ позиционирует инструмент прямолинейным 3D-
движением из текущего положения в начальную точку
1 Следует выполнить предварительное
позиционирование инструмента таким образом, чтобы
возможность столкновения с заготовкой или
зажимным приспособлением была исключена.
ЧПУ перемещает инструмент с поправкой на радиус
R0 между введенными положениями
При необходимости следует использовать фрезу,
имеющую центральный торцовый зуб (DIN 844).
Осторожно, опасность столкновения!
С помощью параметра станка 7441 бит 0
настраивается, должна ли система ЧПУ выдавать
сообщение об ошибке (бит 0=0) или нет (бит 0=1), если
при вызове цикла шпиндель не работает. Данная
функция должна настраиваться производителем
станка.
