10.5
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO:
G232)
Длина 1-й стороны Q218 (в инкрементах): длина
обрабатываемой поверхности по главной оси
плоскости обработки. Помимо знака числа можно
задать направление первой траектории
фрезерования относительно начальной точки по
1-ой оси. Диапазон ввода от -99999,9999 до
99999,9999
Длина 2-й стороны Q219 (в инкрементах): длина
обрабатываемой поверхности по
вспомогательной оси плоскости обработки.
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно начальной точки по 2-ой оси.
Диапазон ввода от -99999,9999 до 99999,9999
Максимальная глубина врезания Q202 (в
инкрементах): величина, на которую каждый раз
максимально врезается инструмент. ЧПУ
вычисляет фактическую глубину подачи на
основании разности между конечной и начальной
точкой по оси инструмента с учетом припуска на
чистовую обработку таким образом, чтобы
обработка всякий раз велась с одинаковой
глубиной врезания. Диапазон ввода от 0 до
99999,9999
Припуск на чистовую обработку на глубине Q369 (в
инкрементах): значение, на которое следует
переместить инструмент для последнего
врезания. Диапазон ввода от 0 до 99999,9999
Maкс. коэффициент перекрытия траекторий Q370:
максимальное врезание сбоку k. ЧПУ
рассчитывает фактическое врезание сбоку,
исходя из значений 2-ой длины боковой
поверхности (Q219) и радиуса инструмента так,
что обработка всегда производится с постоянным
врезанием сбоку. Когда в таблицу инструмента
вводится радиус R2 (например, радиус пластины
при использовании фрезерной резцовой головки),
ЧПУ соответственно уменьшает врезание сбоку.
Диапазон ввода от 0,1 до 1,9999 или через
PREDEF
X
Z

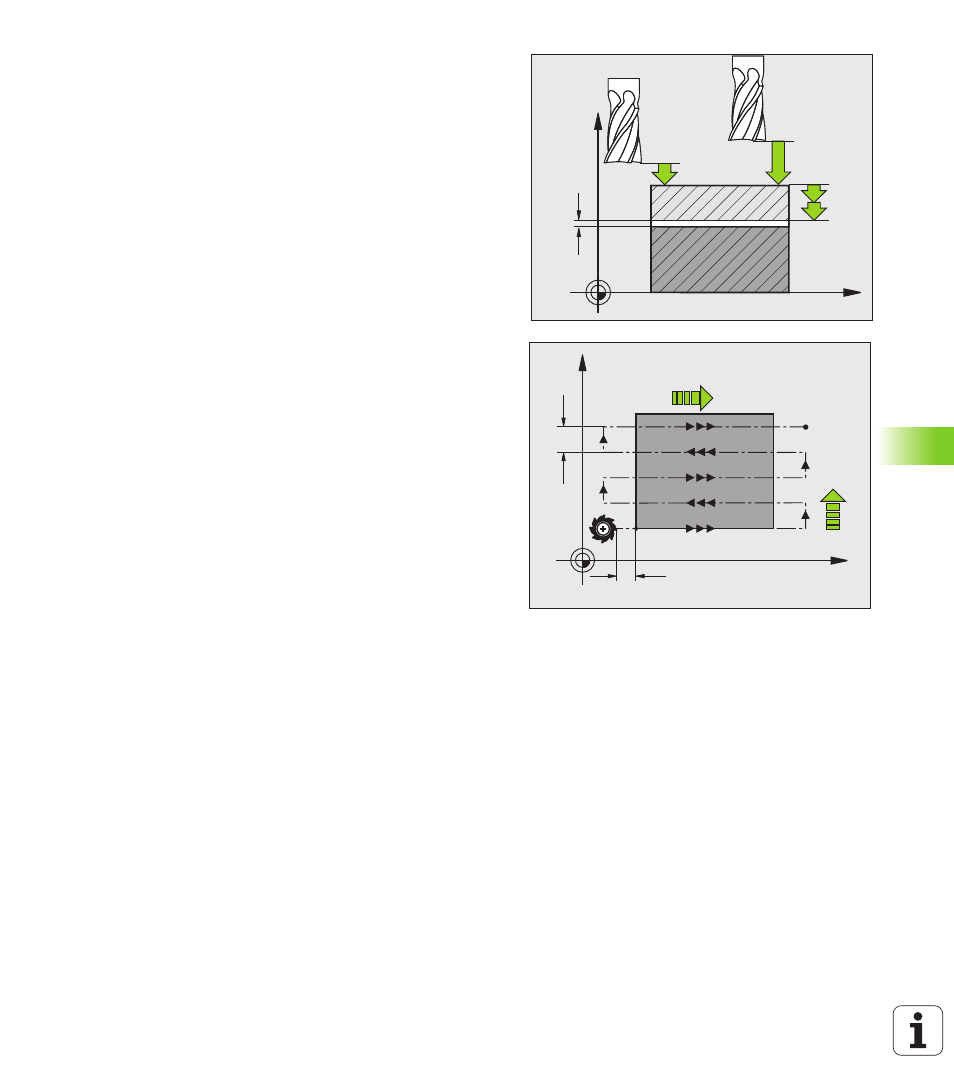

Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
