HEIDENHAIN iTNC 530
109
4.2
НАРЕЗАНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
, с
к
о
мпенс
ат
оро
м
,
НОВИНКА
(цик
л
206, DIN/ISO:
G206)

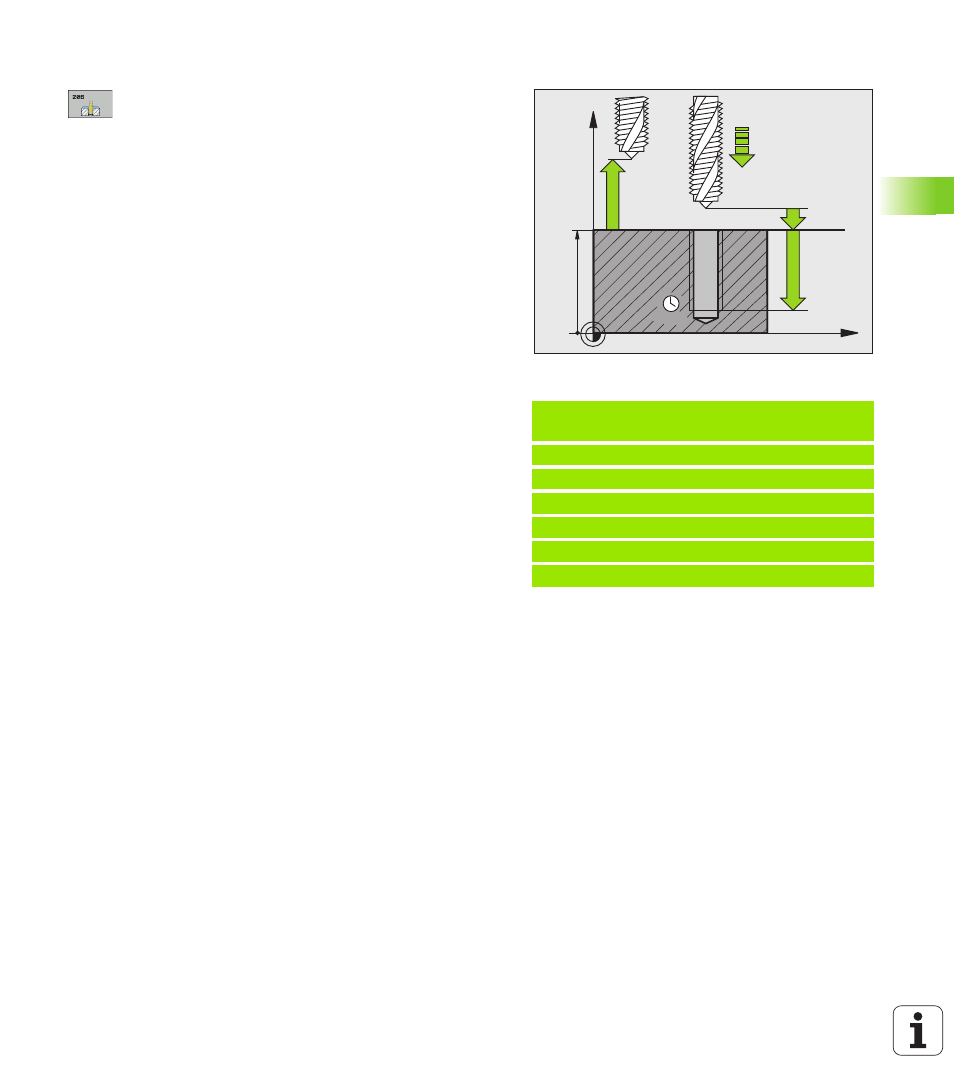

Параметры цикла
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (начальная
позиция) до поверхности заготовки;
ориентировочное значение: 4x шаг резьбы.
Диапазон ввода от 0 до 99999,9999 или через
PREDEF
Глубина сверления Q201 (длина резьбы, в
инкрементах): расстояние от поверхности
заготовки до конца резьбы. Диапазон ввода от
-99999,9999 до 99999,9999
Подача F Q206: скорость перемещения
инструмента при нарезании внутренней резьбы.
Диапазон ввода от 0 до 99999,999 или через
FAUTO
Время выдержки внизу Q211: введите значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента во время обратного
хода. Диапазон ввода от 0 до 3600.0000 или через
PREDEF
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Установите подачу: F = S x p
Выход из материала при прерывании программы
Если во время нарезания внутренней резьбы нажать внешнюю
клавишу Stopp, система ЧПУ отобразит клавишу Softkey, нажав
которую, можно вывести инструмент из материала.
Пример: NC-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ
МЕТЧИКОМ, НОВИНКА
Q200=2
;БЕЗОП. РАССТ.
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТ.
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: подача (мм/мин)
S: скорость вращения шпинделя (об/мин)
p: шаг резьбы (мм)
