Циклы: преобразования координат
11
.4
УС
ТА
НОВКА
ТО
Ч
К
И
ПРИВ
ЯЗКИ
(
цик
л
247, DIN/ISO:
G247)
11.4 УСТАНОВКА ТОЧКИ
ПРИВЯЗКИ (цикл 247,
DIN/ISO: G247)

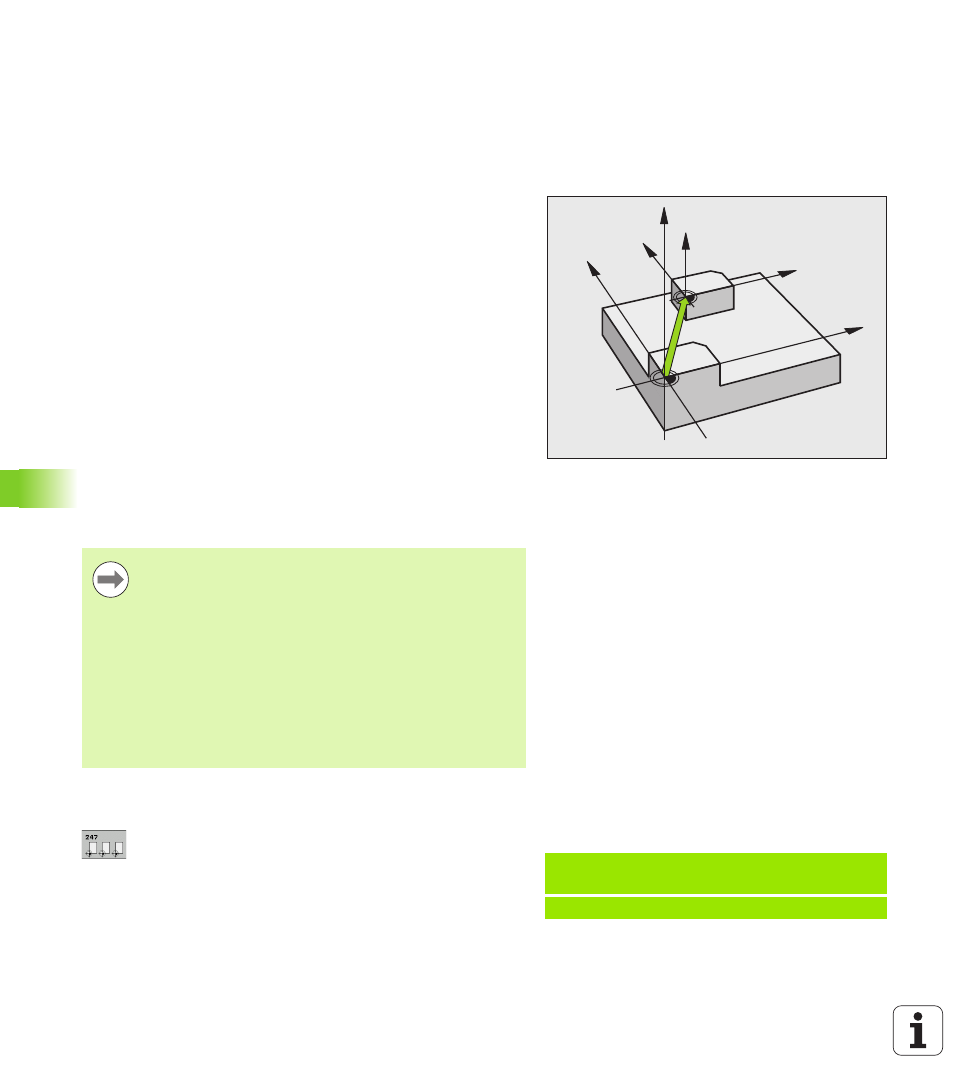

Действие
С помощью цикла УСТАНОВКА ТОЧКИ ПРИВЯЗКИ можно
активировать предустановку, заданную в таблице предустановок,
в качестве новой точки привязки.
После определения цикла УСТАНОВКА ТОЧКИ ПРИВЯЗКИ все
вводимые координаты и смещения нулевых точек (абсолютные и
в приращениях) привязываются к новой предустановке.
Индикация состояния
В индикации состояния ЧПУ показывает активный номер
предустановки за символом точки привязки.
Учитывайте перед программированием!
Параметры цикла
Номер точки привязки?: из таблицы предустановок
задайте номер точки привязки, которая должна
быть активирована. Диапазон ввода от 0 до 65535
Z
Z
X
X
Y
Y
При активации точки привязки из таблицы
предустановок ЧПУ отменяет активное смещение
нулевой точки.
ЧПУ задает предустановку только по тем осям, для
которых определены значения в таблице
предустановок. Точка привязки осей, отмеченных
символом -, остается без изменений.
При активации номера 0 предустановки (строка 0)
активируется точка привязки, заданная в последний
раз в ручном режиме работы.
В режиме работы PGM-тест цикл 247 не действует.
Пример: NC-кадры
13 CYCL DEF 247 УСТАНОВКА ТОЧКИ
ПРИВЯЗКИ
Q339=4
;НОМЕР ТОЧКИ ПРИВЯЗКИ
