Страница 435: Ход цикла учитывайте при программировании
HEIDENHAIN iTNC 530
435
16.3
ОПОРНАЯ
ПЛОСКОС
Т
Ь
по
лярно
(
цик
л
1)
16.3 ОПОРНАЯ ПЛОСКОСТЬ
полярно (цикл 1)

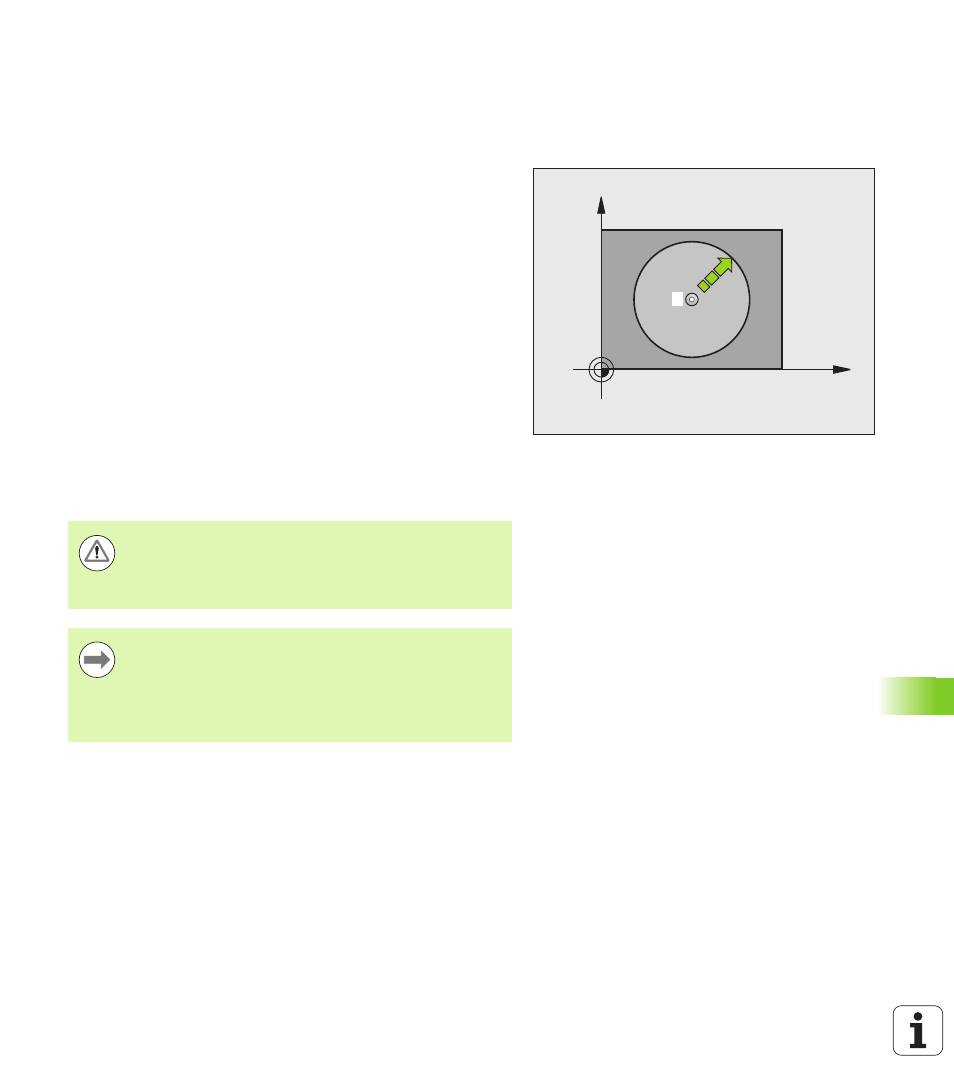

Ход цикла
Цикл измерительного щупа 1 определяет произвольную позицию
на обрабатываемой детали в произвольном направлении
измерения.
1 Измерительный щуп выполняет 3D-перемещение с
ускоренной подачей (значение из MP6150) в
запрограммированную в цикле предварительную позицию
1
2 Затем щуп выполняет операцию ощупывания с подачей
измерения (MP6120). В процессе измерения система ЧПУ
осуществляет перемещение одновременно по 2 осям (зависит
от угла измерения). Направление измерения устанавливается
через полярный угол в цикле
3 После того, как ЧПУ определит положение, щуп возвращается
в начальную точку операции измерения. Координаты
положения, в котором находится измерительный щуп в
момент выдачи сигнала переключения, ЧПУ сохраняет в
параметрах с Q115 по Q119.
Учитывайте при программировании!
X
Y
1
Осторожно, опасность столкновения!
Позиционируйте измерительный щуп таким образом,
чтобы при подводе к запрограммированному
положению не произошло столкновения.
Определенная в цикле ось измерения задает
плоскость измерения:
X/Y-плоскость X-ось
X/Y-плоскость Y-ось
X/Y-плоскость Z-ось
