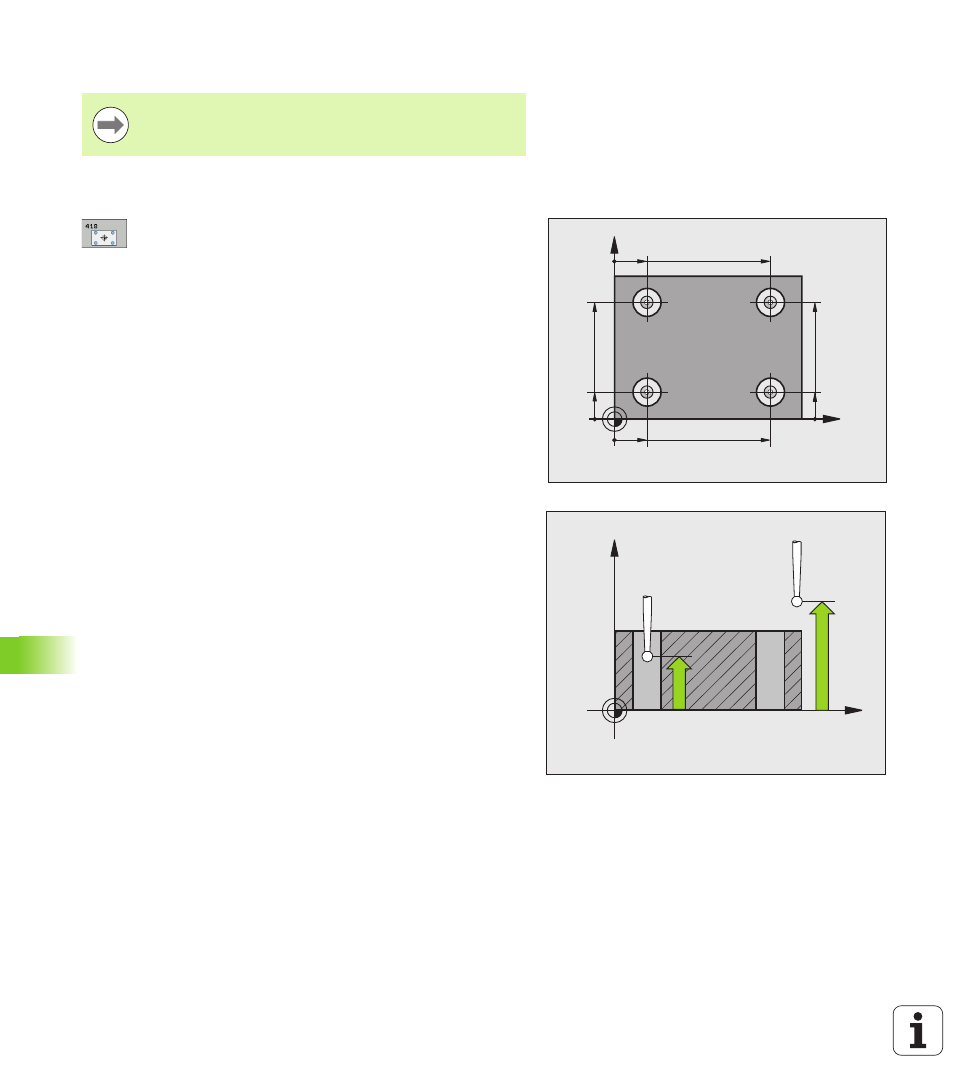

Циклы измерительного щупа: автоматическое определение точек привязки
15.12
ПРИВ
ЯЗ
КА
К
ЦЕНТР
У
4
ОТВЕР
С
ТИЙ
(
цик
л
418, DIN/ISO:
G418)
Учитывайте при программировании!
Параметры цикла
1-й центр 1-ой оси Q268 (абсолютное значение):
центр 1- го отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
1-й центр 2-ой оси Q269 (абсолютное значение):
центр 1- го отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
2-й центр 1-ой оси Q270 (абсолютное значение):
центр 2- го отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
2-й центр 2-ой оси Q271 (абсолютное значение):
центр 2- го отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
3-й центр 1-ой оси Q316 (абсолютное значение):
центр 3- го отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
3-й центр 2-ой оси Q317 (абсолютное значение):
центр 3- го отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
4-й центр 1-ой оси Q318 (абсолютное значение):
центр 4- го отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
4-й центр 2-ой оси Q319 (абсолютное значение):
центр 4- го отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы ( =точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
