Циклы измерительного щупа: автоматическое определение точек привязки
15.13
ПРИВ
ЯЗКА
К
КООР
ДИНА
ТЕ
(
цик
л
419, DIN/ISO:
G419)

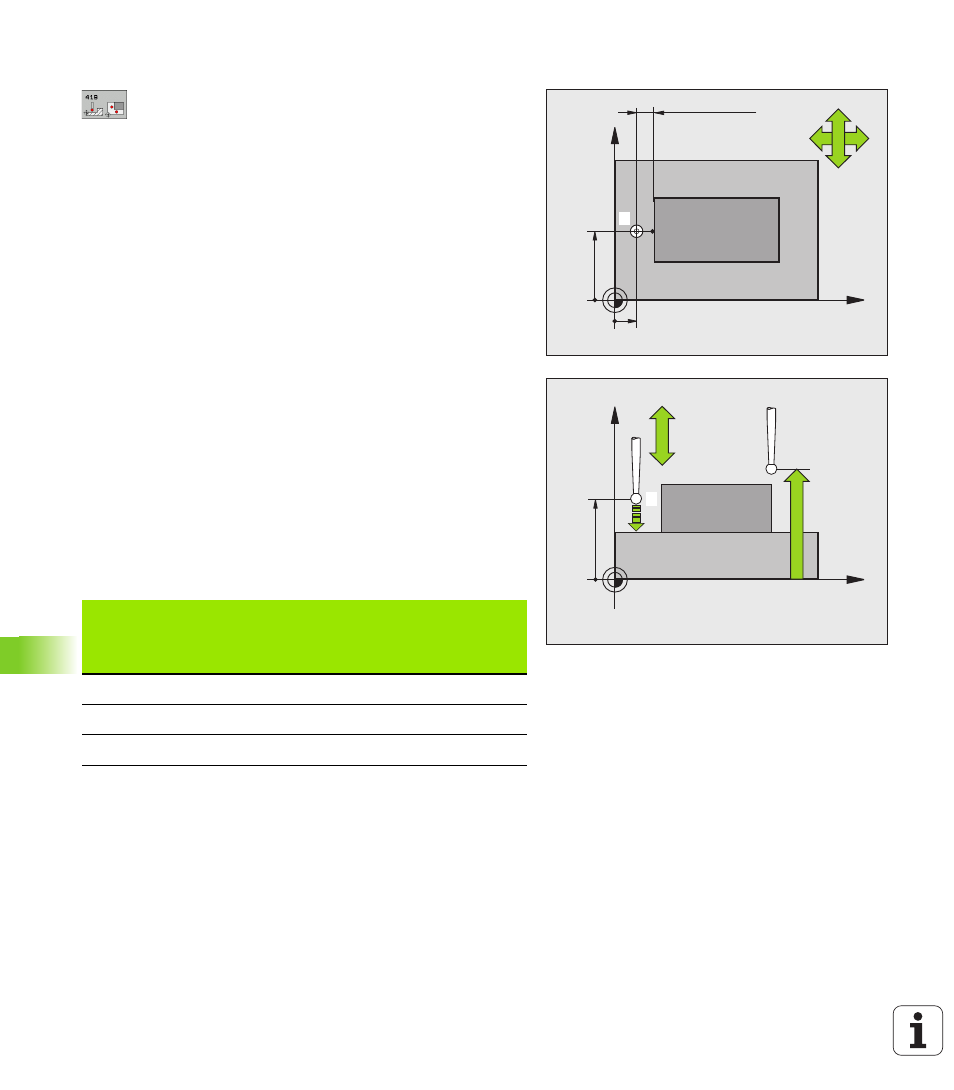

Параметры цикла
1 точка измерения по 1 оси Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
1 точка измерения по 2 оси Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (= точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Ось измерения (1...3: 1= главная ось) Q272: ось, по
которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
3: ось измерительного щупа = ось измерения
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
MP6140 + Q320
1
X
Z
Q260
Q261
+
Q272=1
Q272=3
Q267
1
Назначение осей
Активная ось
измерительного
щупа: Q272 = 3
Соответствующая
главная ось:
Q272 = 1
Соответствующая
вспомогательная
ось: Q272 = 2
Z
X
Y
Y
Z
X
X
Y
Z
