Применение циклов обработки
2.1
Ра
б
о
та
с
цик
л
ами
обрабо
тки

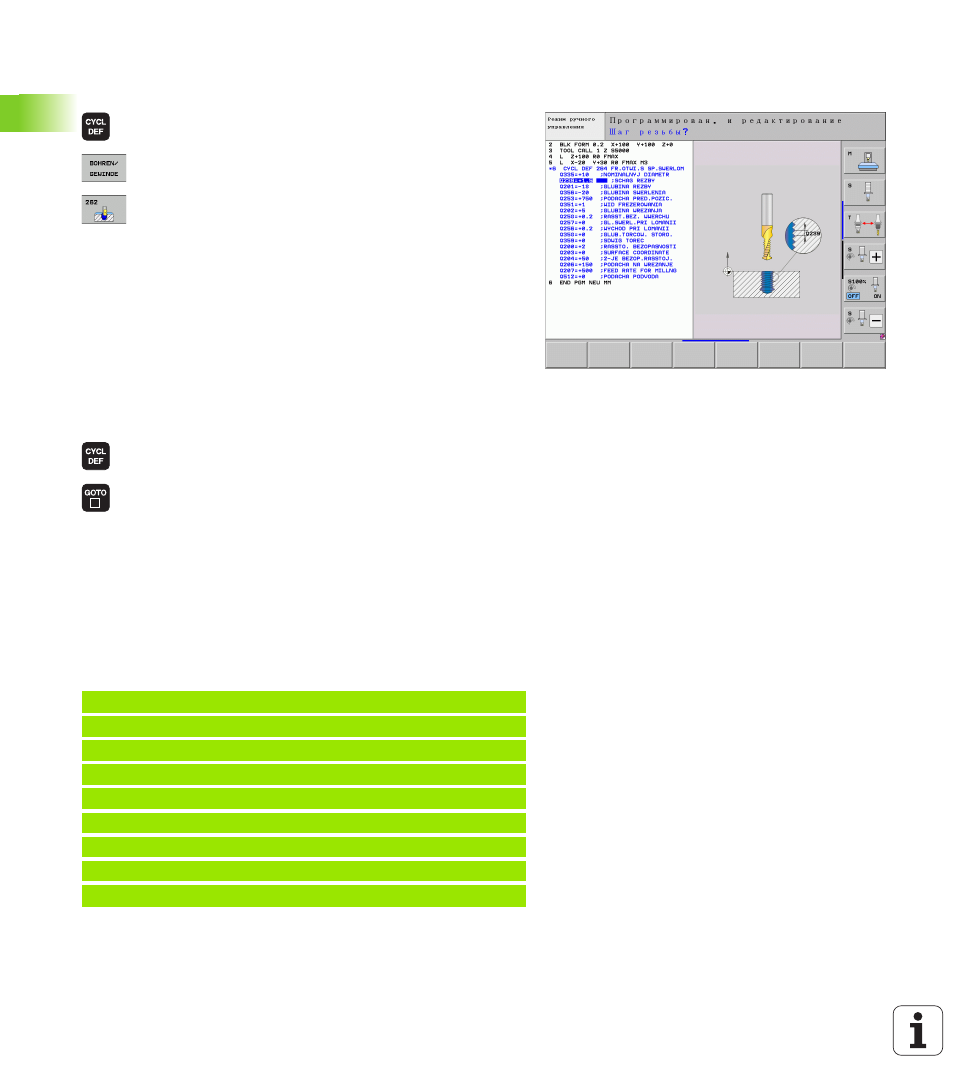

Определение цикла с помощью
многофункциональных клавиш Softkey
Панель Softkey показывает различные группы
циклов
Выберите группу циклов, например, циклы
сверления
Система ЧПУ откроет диалог и запросит все
необходимые значения; одновременно ЧПУ
отображает в правой части экрана график, в
котором выделены вводимые параметры.
Введите все запрашиваемые системой ЧПУ
параметры, каждый раз подтверждая ввод
кнопкой ENT
Система ЧПУ закончит диалог после того, как все
необходимые данные будут введены
Определение цикла при помощи функции
GOTO
На панели клавиш Softkey отображены различные
группы циклов
Система ЧПУ показывает в окне обзор циклов
Выберите с помощью клавиш со стрелками
желаемый цикл или
Выберите с помощью CTRL + клавиша со
стрелкой (перелистывание страниц) желаемый
цикл или
Введите номер цикла и подтвердите клавишей
ENT. Система ЧПУ откроет диалоговое окно
цикла, как было описано выше.
Примеры NC-кадров
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОП. РАССТ.
Q201=3
;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
