HEIDENHAIN iTNC 530 361
14.5
Ко
мпенс
ация
Р
А
ЗВ
ОР
ОТ
А
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
по
ос
и
вращения
(
цик
л
403, DIN/ISO:
G403)

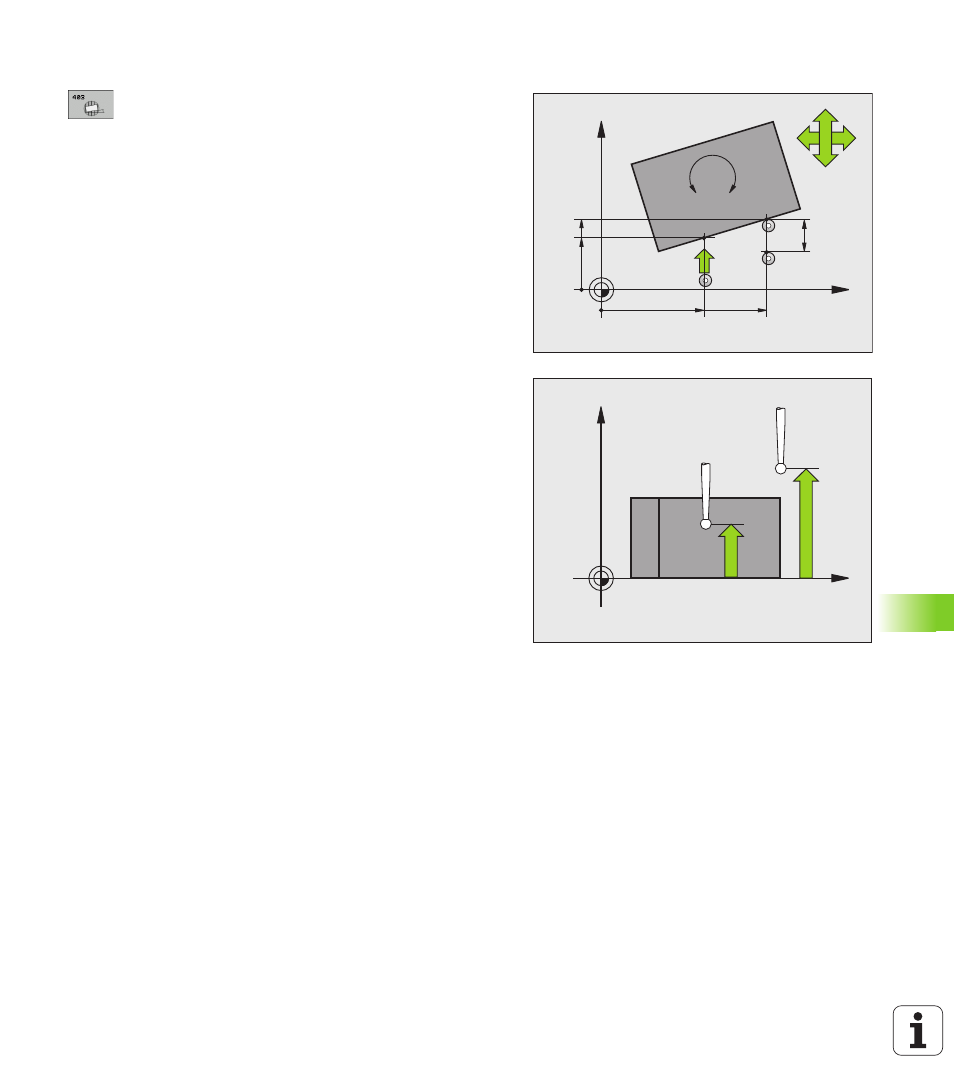

Параметры цикла
 1 точка измерения по 1 оси Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
 1 точка измерения по 2 оси Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
 2 точка измерения по 1 оси Q265 (абсолютная):
координата второй точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
 2-ая точка измерения по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
 Ось измерения Q272: ось, по которой должно
производиться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
3: ось измерительного щупа = ось измерения
 Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен
перемещаться к обрабатываемой детали:
-1: отрицательное направление перемещения
+1: положительное направление перемещения
 Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (=точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
 Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
X
Z
Q261
Q260
