HEIDENHAIN iTNC 530
465
16.12
ИЗМЕРЕНИЕ
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
ТИЙ
(
цик
л
430, DIN/ISO:
G430)
16.12 ИЗМЕРЕНИЕ ОКРУЖНОСТИ
ОТВЕРСТИЙ (цикл 430,
DIN/ISO: G430)
Ход цикла

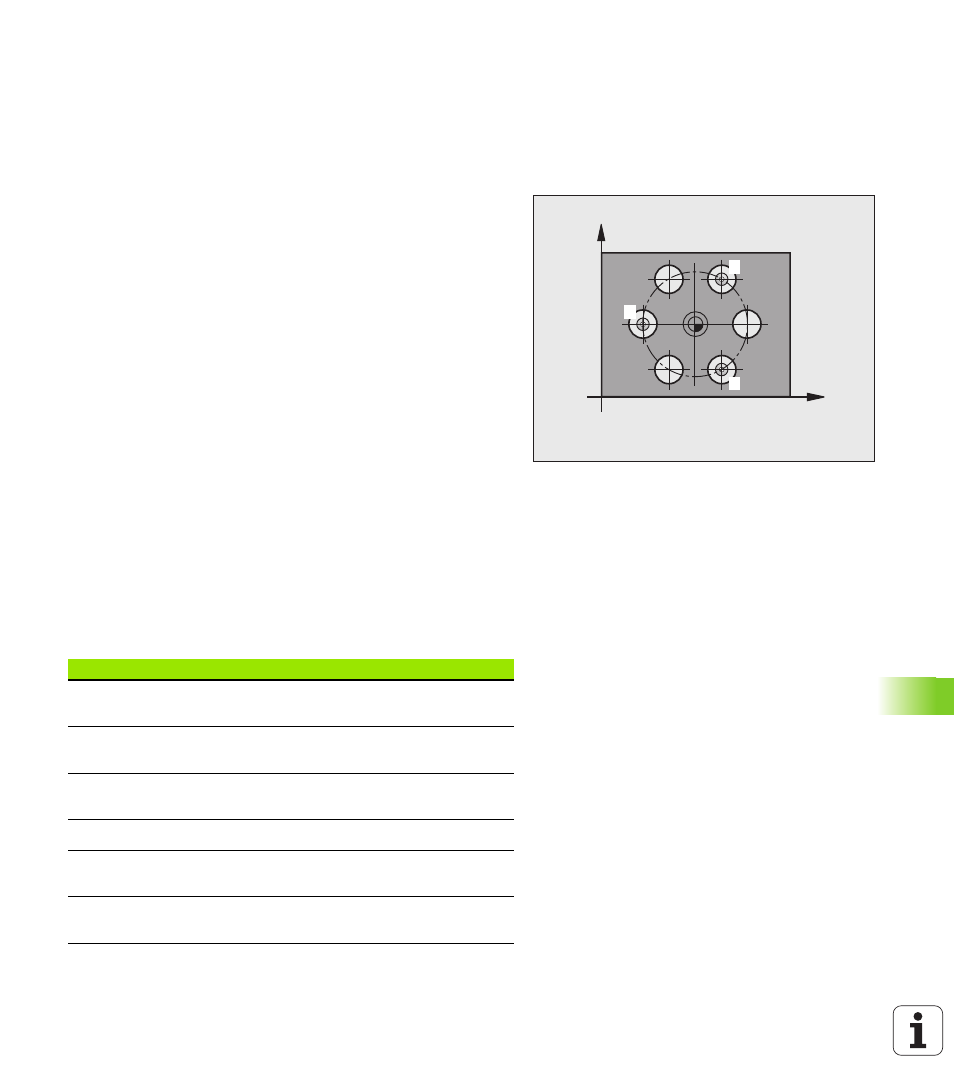

Цикл измерительного щупа 430 определяет центр и диаметр
окружности отверстий путем замера трех отверстий. Если в цикле
задаются соответствующие значения допуска, то ЧПУ
осуществляет сравнение заданного и фактического значения и
записывает это отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 346) в заданный центр
первого отверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех касаний определяет первый центр
отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех касаний определяет центр
второго отверстия
5 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр третьего отверстия
3
6 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
третьего отверстия
7 После чего ЧПУ возвращает измерительный щуп на
безопасную высоту и запоминает фактические значения и
отклонения в следующих параметрах Q:
X
Y
1
2
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
окружности отверстий
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q163
Отклонение диаметра окружности
отверстий
