Страница 324: Параметры цикла
324
Циклы: специальные функции
12.4
ОРИЕНТ
АЦИЯ
ШПИНДЕЛЯ
(
цик
л
13, DIN/ISO:
G36)
12.4 ОРИЕНТАЦИЯ ШПИНДЕЛЯ
(цикл 13, DIN/ISO: G36)

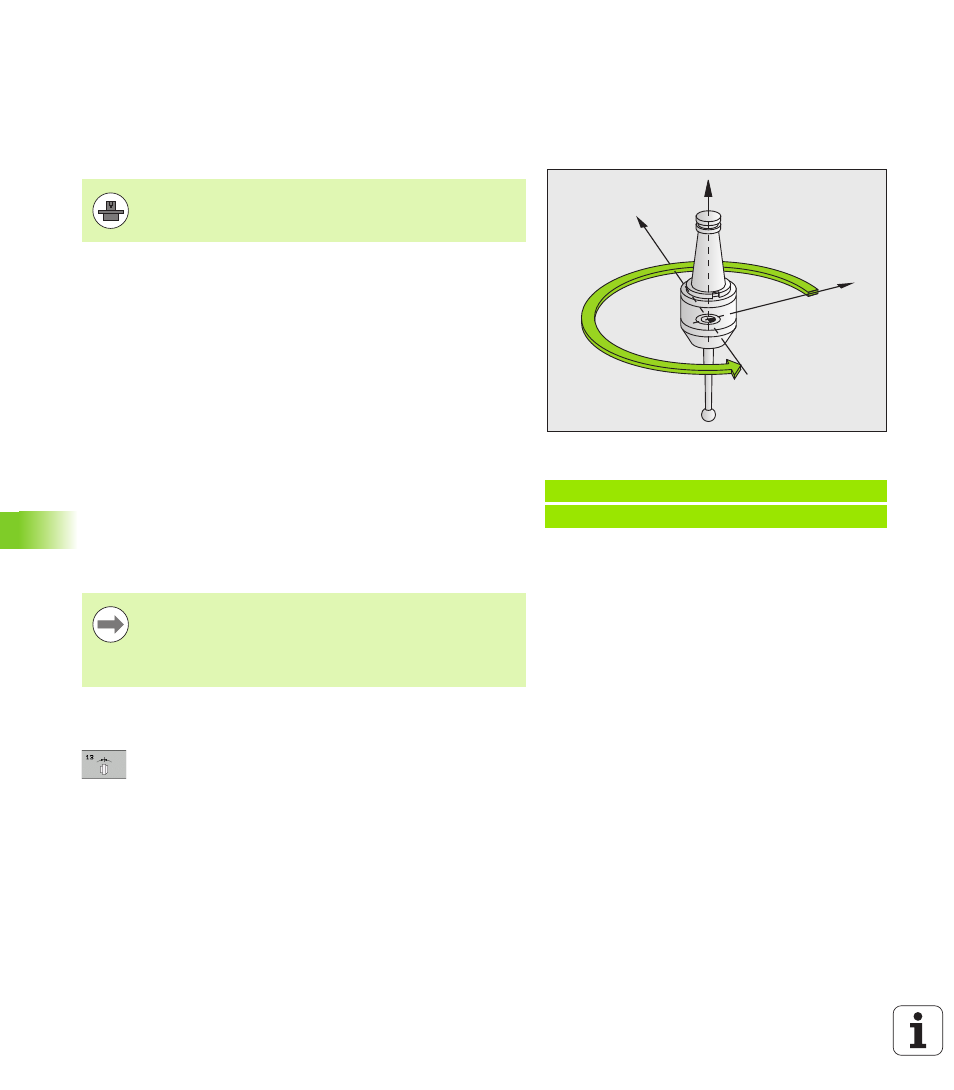

Функция цикла
ЧПУ может управлять главным шпинделем станка и поворачивать
его в определенное угловое положение.
Ориентация шпинделя может, например, потребоваться
в системах смены инструмента с определенной позицией для
смены инструмента
для ориентации окна передачи и приема трехмерных
измерительных щупов с инфракрасной передачей
Определенное в цикле угловое положение ЧПУ устанавливает
путем программирования M19 или M20 (зависит от станка).
Если программируется M19 или M20 без предварительного
определения цикла 13, то ЧПУ позиционирует шпиндель в
угловое положение, заданное производителем станка (см.
инструкцию по обслуживанию станка).
Учитывайте при программировании!
Параметры цикла
Угол ориентации: введите угол относительно
базовой оси рабочей плоскости. Диапазон ввода:
от 0,0000° до 360,0000°
Пример: NC-кадры
93 CYCL DEF 13.0 OРИЕНТАЦИЯ
94 CYCL DEF 13.1 УГОЛ 180
X
Y
Z
Станок и ЧПУ должны быть подготовлены
производителем.
Внутри циклов обработки 202, 204 и 209 используется
цикл 13. В вашей NC-программе учитывайте, что при
известных условиях может потребоваться заново
запрограммировать цикл 13 после одного из
вышеназванных циклов обработки.
