HEIDENHAIN iTNC 530 457
16.9
ИЗМЕРЕНИЕ
ШИРИНЫ
КАНАВКИ
(
цик
л
425, DIN/ISO:
G425)

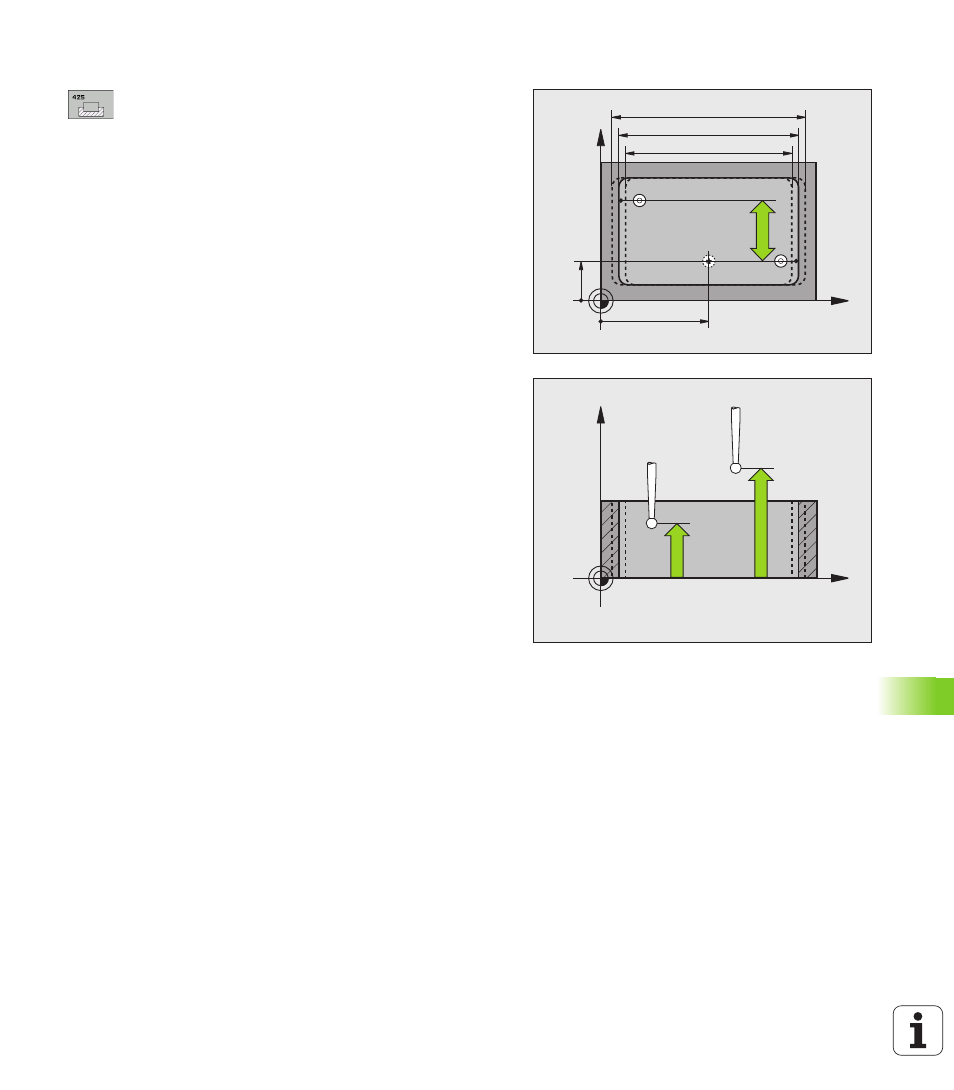

Параметры цикла
 Начальная точка по 1-ой оси Q328 (абсолютно):
начальная точка измерения по главной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
 Начальная точка по 2-ой оси Q329 (абсолютно):
начальная точка измерения по вспомогательной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
 Смещение для 2-го измерения Q310 (в
инкрементах): значение, на которое смещается
измерительный щуп перед вторым измерением.
При вводе 0 ЧПУ смещение не выполняет.
Диапазон ввода от -99999,9999 до 99999,9999
 Ось измерения Q272: ось плоскости обработки, по
которой должно производиться измерение:
1:главная ось = ось измерения
2:вспомогательная ось = ось измерения
 Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (= точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
 Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
 Заданная длина Q311: заданное значение
измеряемой длины. Диапазон ввода от 0 до
99999,9999
 Максимальный размер Q288: наибольшая
разрешенная длина. Диапазон ввода от 0 до
99999,9999
 Минимальный размер Q289: наименьшая
разрешенная длина. Диапазон ввода от 0 до
99999,9999
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
