Циклы измерительного щупа: автоматическое определение точек привязки
15.3
ТО
Ч
К
А
ПРИВ
ЯЗ
КИ
К
ЦЕНТР
У
РЕБР
А
(
цик
л
409, DIN/ISO: G409, FCL 3-
ф
у
нкция
)

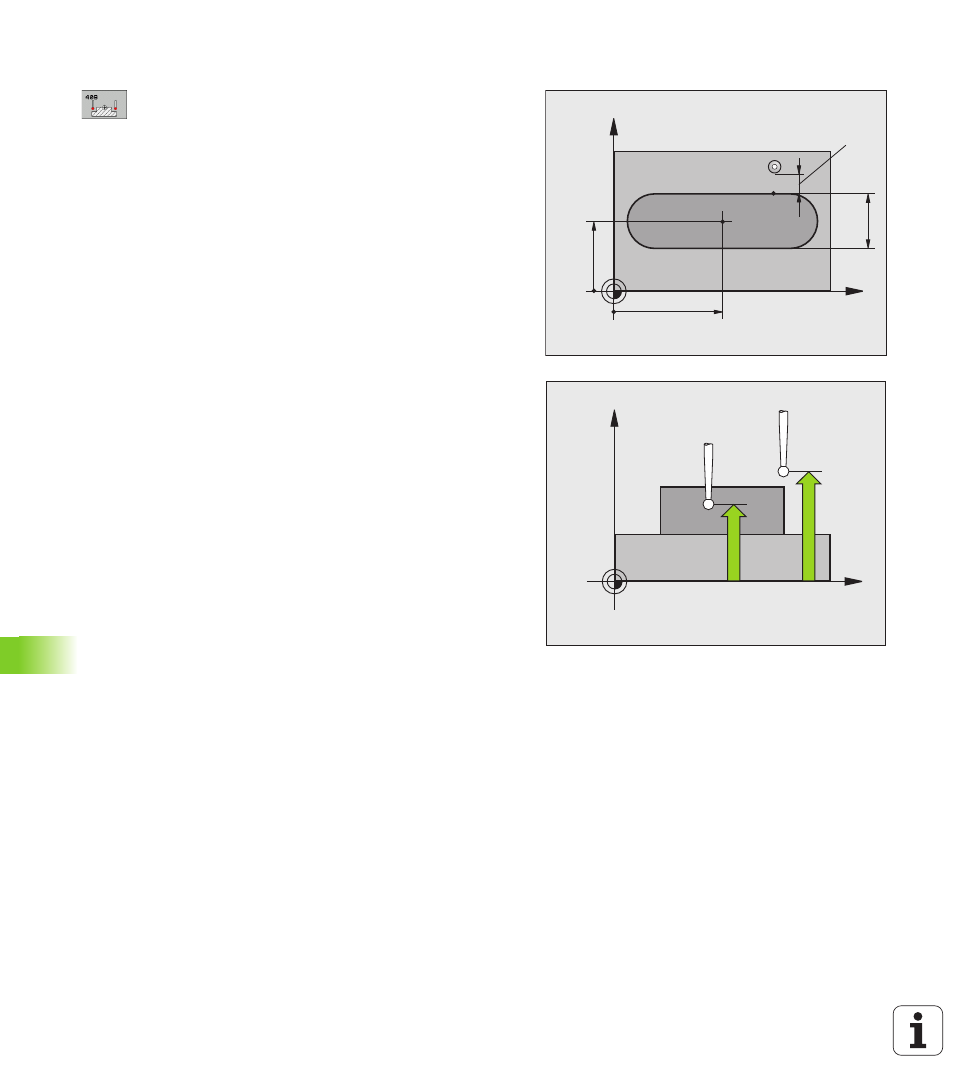

Параметры цикла
Центр по 1-ой оси Q321 (абсолютный): центр ребра
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
Центр по 2-ой оси Q322 (абсолютный): центр ребра
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Ширина ребра Q311 (в инкрементах): ширина
ребра независимо от положения на плоскости
обработки. Диапазон ввода от 0 до 99999,9999
Ось измерения (1=1-ая ось/2=2-ая ось) Q272: ось, на
которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (=точки контакта) по
оси измерительного щупа, в которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Номер в таблице Q305: задается номер в таблице
нулевых точек/таблице предустановок, под
которым ЧПУ должна сохранить координаты
центра ребра. При вводе Q305=0 и Q303=1
система ЧПУ выводит индикацию автоматически
так, что новая точка привязки находится в центре
ребра. При вводе Q305=0 и Q303=0 система ЧПУ
записывает центр ребра в строку 0 таблицы
нулевых точек. Диапазон ввода от 0 до 99999
Новая точка привязки Q405 (абсолютная):
координата по оси измерения, в которую система
ЧПУ должна установить полученный центр ребра.
По умолчанию = 0. Диапазон ввода от -99999,9999
до 99999,9999
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
