Циклы обработки: определение образцов
6.3
ГР
УППА
ОТ
ВЕР
С
Т
И
Й
НА
ПР
ЯМЫХ
(
цик
л
221, DIN/ISO:
G221)

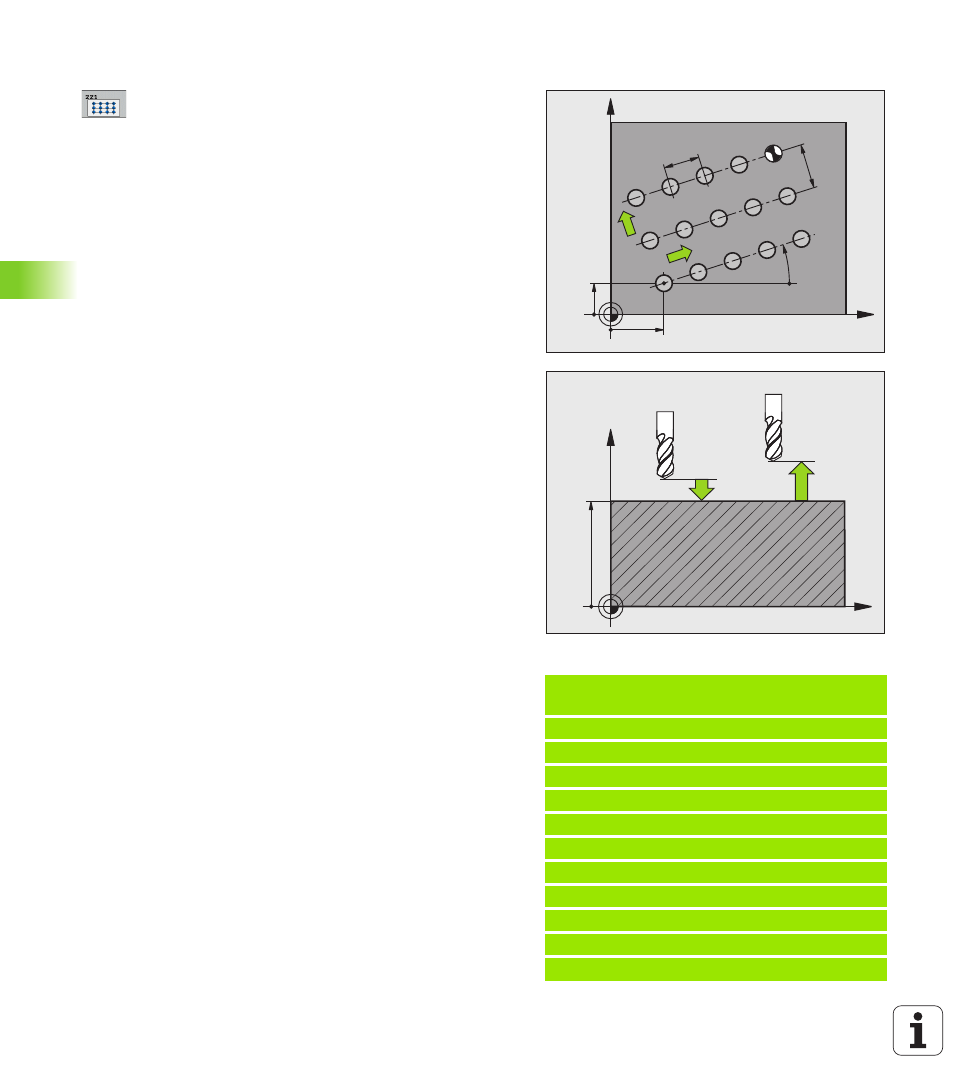

Параметры цикла
Начальная точка 1-ой оси Q225 (абсолютная):
координаты начальной точки на главной оси
плоскости обработки
Точка старта 2-й оси Q226 (абсолютная):
координата точки старта на вспомогательной оси
плоскости обработки
Расстояние 1-й оси Q237 (в инкрементах):
расстояние между отдельными точками в строке
Расстояние 2-й оси Q238 (в инкрементах):
расстояние между отдельными строками
Количество столбцов Q242: количество проходов в
строке
Количество строк Q243: количество строк
Угол поворота Q224 (абсолютный): угол, на
который поворачивается вся схема размещения;
центр вращения совпадает с точкой старта
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки или через PREDEF
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, в которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно или через PREDEF
Перемещение на безопасную высоту Q301:
определяет, как должен перемещаться
инструмент между проходами:
0: между проходами перемещение на безопасное
расстояние
1: между проходами перемещение на 2-е
безопасное расстояние
или через PREDEF
Пример: NC-кадры
54 CYCL DEF 221 ГР. ОТВЕРСТИЙ НА
ПРЯМЫХ
Q225=+15 ;ТОЧКА СТАРТА 1-ОЙ ОСИ
Q226=+15 ;ТОЧКА СТАРТА 2-ОЙ ОСИ
Q237=+10 ;РАССТОЯНИЕ 1-Й ОСИ
Q238=+8 ;РАССТОЯНИЕ 2-Й ОСИ
Q242=6
;КОЛИЧЕСТВО СТОЛБЦОВ
Q243=4
;КОЛИЧЕСТВО СТРОК
Q224=+15 ;УГОЛ ПОВОРОТА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ
Q301=1
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
