Диагностика
При помощи меню ДИАГНОСТИКА можно проверить
оборудование (например, клавиатуру или монитор).
Тест клавиатуры

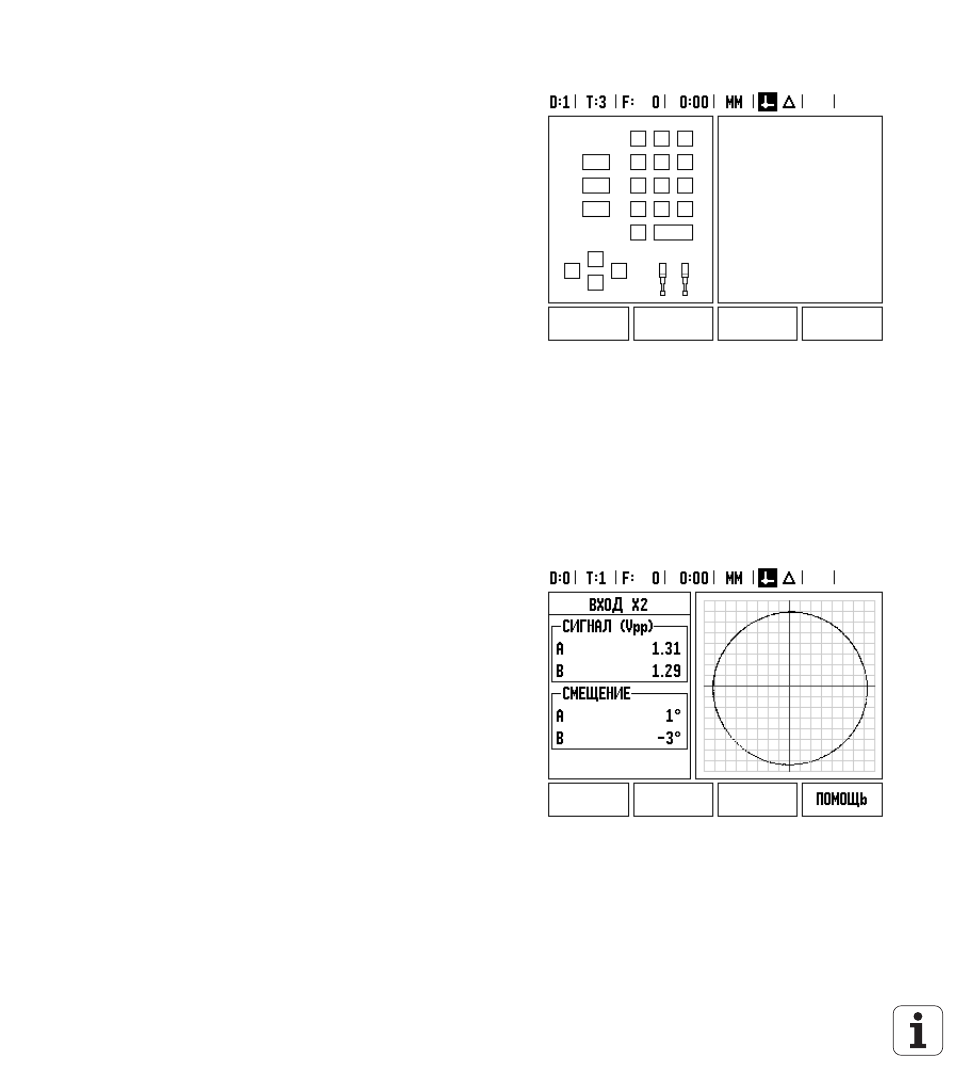

Графическое представление клавиатуры на экране УЦИ
позволяет увидеть реакцию каждой кнопки на нажатие и
отпускание.
Для проверки нажмите и отпустите каждую кнопку УЦИ и все
Softkey-клавиши. Появление точки на изображении клавиатуры
при нажатии определенной кнопки говорит о том, что кнопка
исправна.
Для выхода из теста клавиатуры нажмите клавишу C два раза.
Проверка кромочного щупа
Для проверки заземляющего кромочного щупа коснитесь им
заготовки. Возле левого символа щупа на экране появится
звездочка (*). Для проверки электрического кромочного щупа
коснитесь им заготовки. Возле правого символа щупа на экране
появится звездочка (*). Возле какого символа появится
звездочка (*), зависит от того, какой щуп используется в данный
момент. Появление звездочки говорит о том, что кромочный
щуп связывается с УЦИ.
Тест дисплея
Нажмите ENTER для отображения дисплеем черного, белого и
возврата к нормальному изображению.
Графическое представление сигналов датчика
Данный параметр позволяет оператору записать и представить
графически сигналы всех датчиков.
Выберите, какой датчик Вы хотите проверить.
Переместите курсор на нужный вход и нажмите ENTER.
Когда датчик начнет перемещаться Вы увидите сигналы
каналов A и B.
