Экспорт измеренных значений
Функция экспорта позволяет передать текущую координату и
измеренные щупом значения через последовательный порт.
Экспорт текущей координаты активируется внешним сигналом
или командой (Ctrl B), переданной в ND 780 через
последовательный порт.
Форма ЭКСПОРТА ИЗМЕРЕННОГО ЗНАЧЕНИЯ используется
для активации или деактивации (ВКЛ / ВЫКЛ) передачи данных во
время операций ощупывания. Она также используется для
активации опции заморозки дисплея.
Экспорт значений касания (только для фрезерования) - этот
параметр может быть установлен на ВКЛ или ВЫКЛ. Если
установлено ВКЛ, то измеренные данные передадутся после
окончания ощупывания.
Заморозка дисплея может иметь следующие значения:
ВЫКЛ - индикация не останавливается во время передачи
измеренного значения.
СОВПАДАЮЩИЙ - индикация останавливается во время
передачи измеренных значений и остается остановленной
пока активен переключающий вход.
ЗАМОРОЗКА - индикация не останавливается, но
обновляется при передаче каждого измеренного значения.
Более подробную информацию о формате экспортируемых
данных можно найти в руководстве пользователя в разделе
"Экспорт измеренных значений".

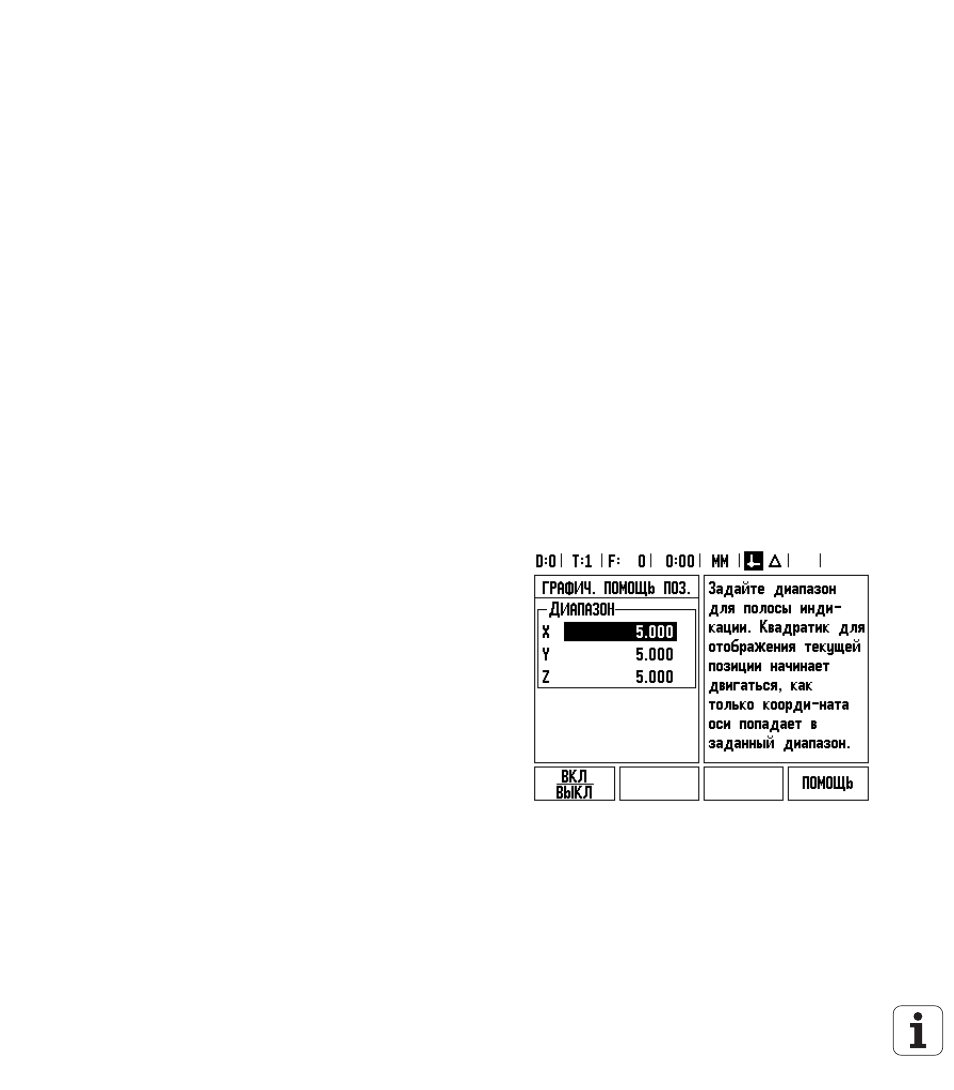

Графическая помощь при позиционировании
Форма графической помощи при позиционировании служит для
конфигурации графика, который отображается в режиме
остаточного пути под координатой оси. Каждая ось имеет свой
собственный диапазон.
Графическая помощь активируется клавишей Softkey
ВКЛ/ВЫКЛ или при вводе значений осей с клавиатуры УЦИ.
Квадратик для отображения текущей позиции начинает
двигаться, как только координата оси попадает в заданный
диапазон.
Строка состояния
Строка состояния находится у верхнего края дисплея и служит
для отображения активной точки привязки, инструмента, подачи,
секундомера и страниц экрана.
Нажмите клавишу Softkey ВКЛ/ВЫКЛ для каждого параметра,
который Вы хотите отобразить или скрыть.
