ND 780 93
II – 2
Настройки
систе
м
ы Компенсация погрешностей
Расстояние, пройденное режущим инструментом и отображаемое
на дисплее, не всегда соответствует фактическому пути. Ошибка
шага привода, прогибание или наклон оси приводят к
погрешностям. Эта погрешность может быть линейной или
нелинейной. Ее можно определить с помощью прибора для
сравнительных измерений, например, VM 101 фирмы
HEIDENHAIN или с помощью концевых мер. Из анализа
погрешностей можно определить, какую компенсацию
необходимо использовать, линейную или нелинейную.
ND 780 позволяет компенсировать погрешности. Для каждой оси
можно выбрать свой тип компенсации.
Компенсация линейной погрешности
Компенсацию линейной погрешности можно применять в том
случае, если есть сравнительные измерения, подтверждающие
погрешность линейности на всей измеряемой длине.
Погрешность в этом случае может быть скомпенсирована
числовым путем с помощью коэффициента.
Для рассчета компенсации линейной погрешности используйте
слудующую формулу:
Коэффициент компенсации LEC = ((S – M) / M) x 10 6 ppm, где:
Пример:
Если длина, измеренная эталонным датчиком составляет
500 мм, а датчик оси X-измерил 499,95мм, то коэффициент
компенсации LEC для оси X-равен 100 parts per million (ppm).
LEC = ((500 – 499.95) / 499.95) x 10 6 ppm = 100 ppm (округление
до целого значения).

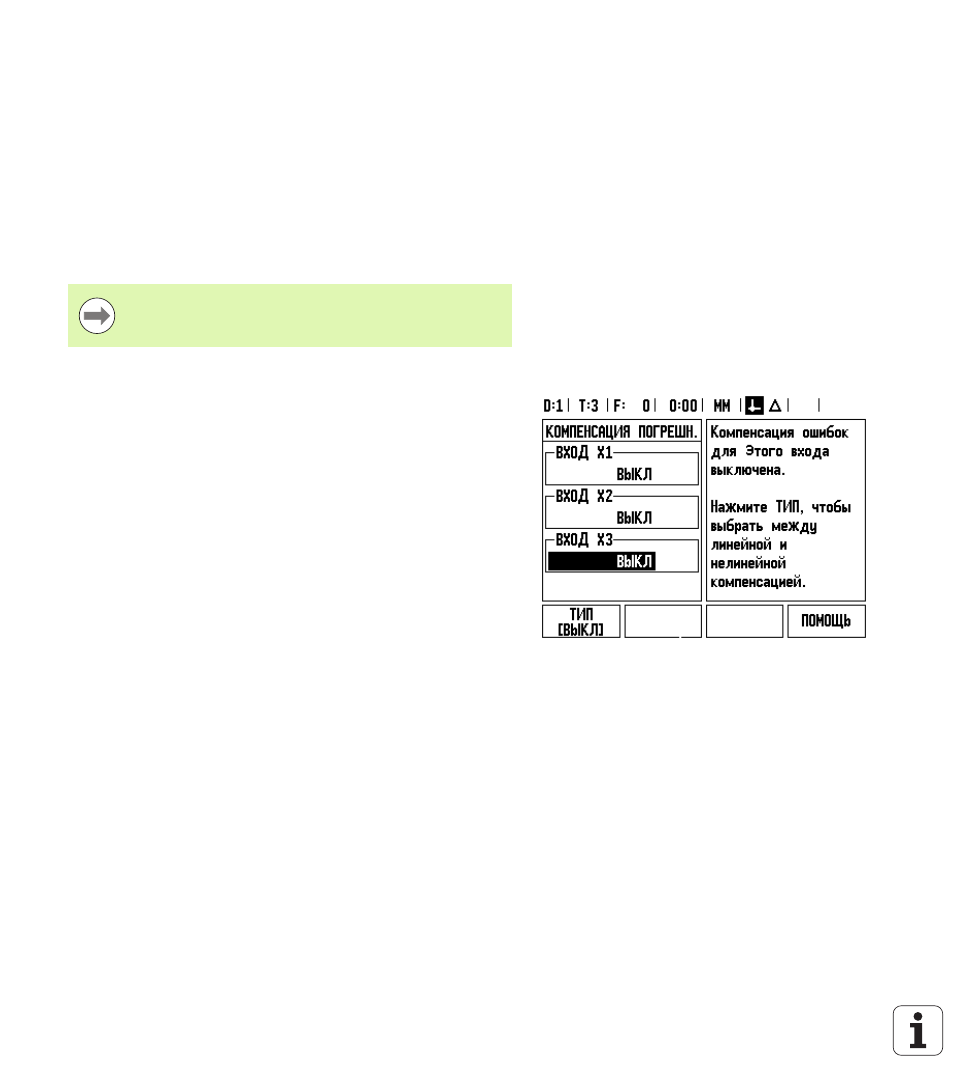

 Если погрешность датчика известна, она может быть введена
вручную. Нажмите клавишу Softkey ТИП для выбора
ЛИНЕЙНОЙ компенсации.
 Введите коэффициент компенсации в ppm и нажмите ENTER.
Компенсация погрешностей возможна только для
датчиков линейных перемещений.
S значение, измеренное эталонным прибором
M значение, измеренное датчиком на оси
