36 I Инструкции по эксплуатации
I.2
Об
щ
ая
инф
ор
м
ация
о
ND 780

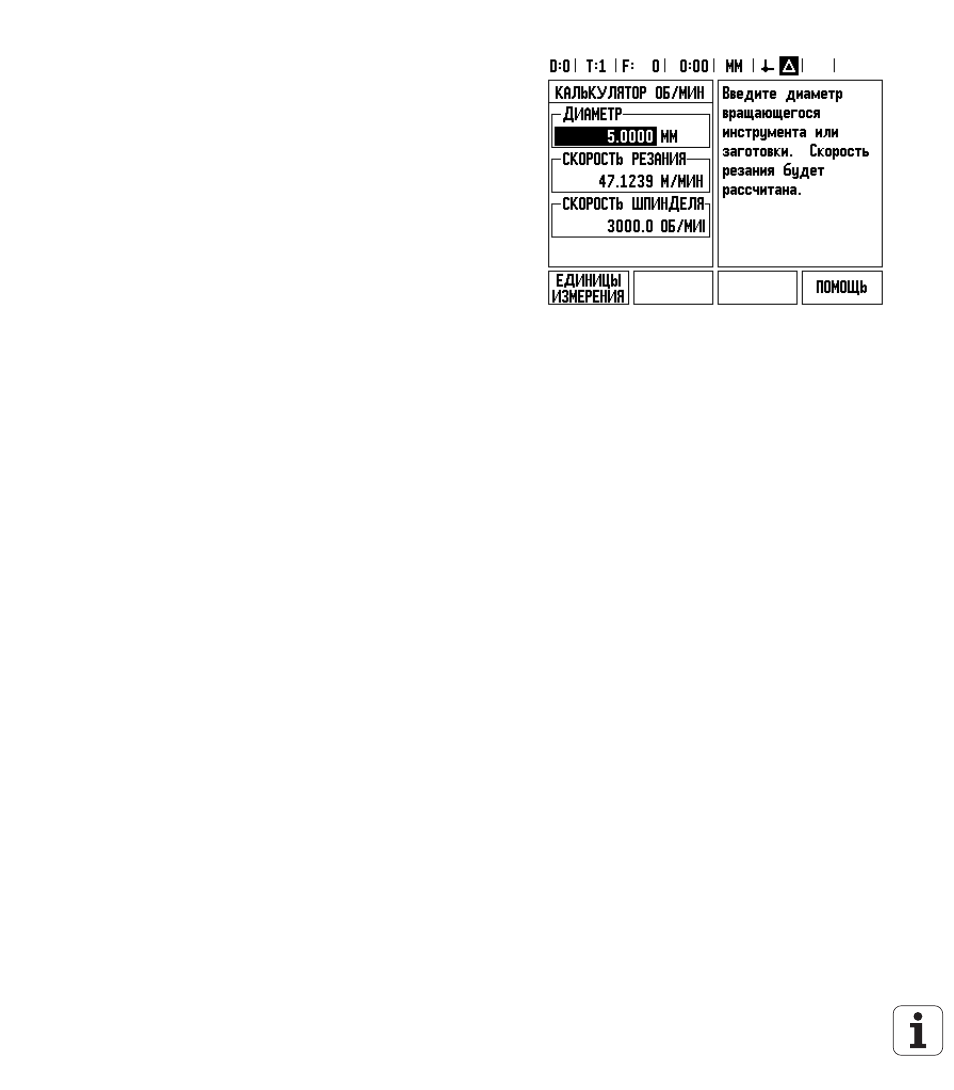

Калькулятор оборотов в минуту
Калькулятор ОБ/МИН используется для определения скорости
вращения шпинделя (или скорости резания) относительно
заданного диаметра инструмента. Значения, показанные на
рисунке, являются только примерами. Проверьте, была ли
установлена скорость вращения шпинделя для данного
инструмента согласно руководству станка.
 Нажмите КАЛЬКУЛ-Р.
 Клавишей Softkey ОБ/МИН открывается калькулятор.
 Для расчетов с помощью калькулятора ОБ/МИН необходимо
вводить значение диаметра инструмента. Используйте клавиши
с цифрами на УЦИ для ввода диаметра. Значение диаметра по
умолчанию присвоится диаметру активного инструмента. Если
после включения УЦИ значение еще не вводилось, то по
умолчанию будет присвоен 0.
 Если необходимо задать скорость резания, то введите ее, также
используя клавиши с цифрами. Когда скорость резания
введена, подсчитывается значение RPM.
Когда курсор стоит в поле скорости резания, УЦИ отображает
клавишу Softkey для вызова встроенной помощи. В таблице
помощи Вы найдете рекомендуемую скорость резания для
обрабатываемого материала.
 Нажмите Softkey ЕД.ИЗМ. для выбора миллиметров или
дюймов.
 Калькулятор закрывается клавишей C, при этом текущие
данные сохраняются.
