Страница 54: I.3 функции фрез еров ания
54
I Инструкции по эксплуатации
I.3
Функции
фрез
еров
ания
Softkey Ввод позиции
Функция ввода позиции позволяет задавать следующую
координату, к которой должно осуществляться перемещение.
После ввода значения координаты УЦИ переключается в режим
остаточного пути и отображает расстояние между текущей и
заданной координатами. Оператору остается только перемещать
ось до тех пор, пока на индикаторе не отобразится значение
положения, равное 0. Координата может быть задана как в
абсолютных значениях (относительно текущей точки привязки),
так и в инкрементах (относительно текущей координаты).

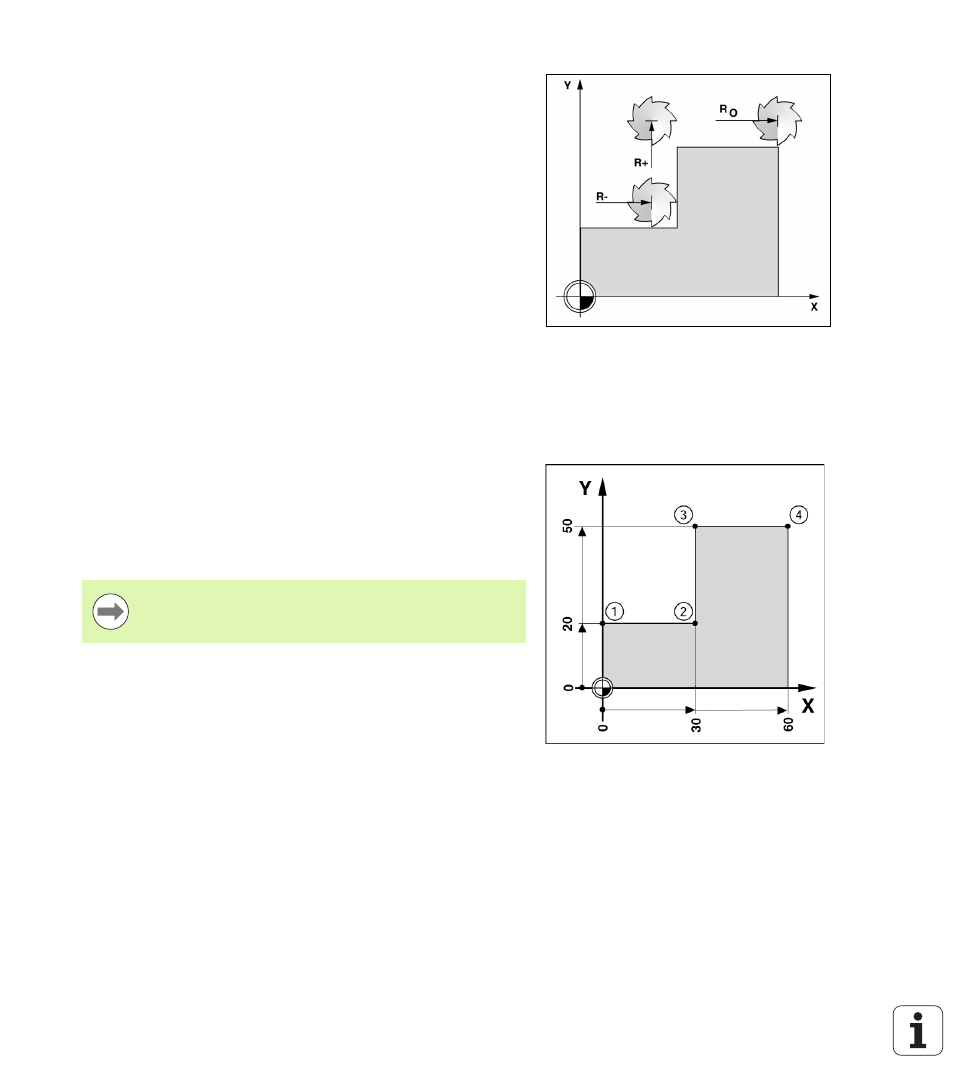

В режиме фрезерования ввод позиции позволяет также задавать,
какой стороной инструмента должна проводиться обработка в
заданной позиции. Softkey R+/- в форме ВВОДА ПОЗИЦИИ
определяет коррекцию, действующую во время движения. R+
означает, что центр данного инструмента расположен справа (в
положительном направлении) от режущей кромки. R- означает,
что центр данного инструмента расположен слева (в
отрицательном направлении) от режущей кромки. Коррекция R+/-
автоматически учитывает диаметр инструмента при индикации
остаточного пути.
Ввод абсолютного значения
Пример: фрезерование ступени путем "обнуления" с
использованием абсолютных значений.
Координаты задаются в абсолютных значениях; точка привязки
находится в нулевой точке заготовки.
Угол 1: X = 0 мм / Y = 20 мм
Угол 2: X = 30 мм / Y = 20 мм
Угол 3: X = 30 мм / Y = 50 мм
Угол 4: X = 60 мм / Y = 50 мм
Если Вы хотите вызвать последнее введенное
значение для определенной оси, то нажмите Softkey
ВВОД ПОЗИЦИИ, а затем кнопку этой оси.
