104
II Техническая информация
II – 4
Интерф
ейс
данных

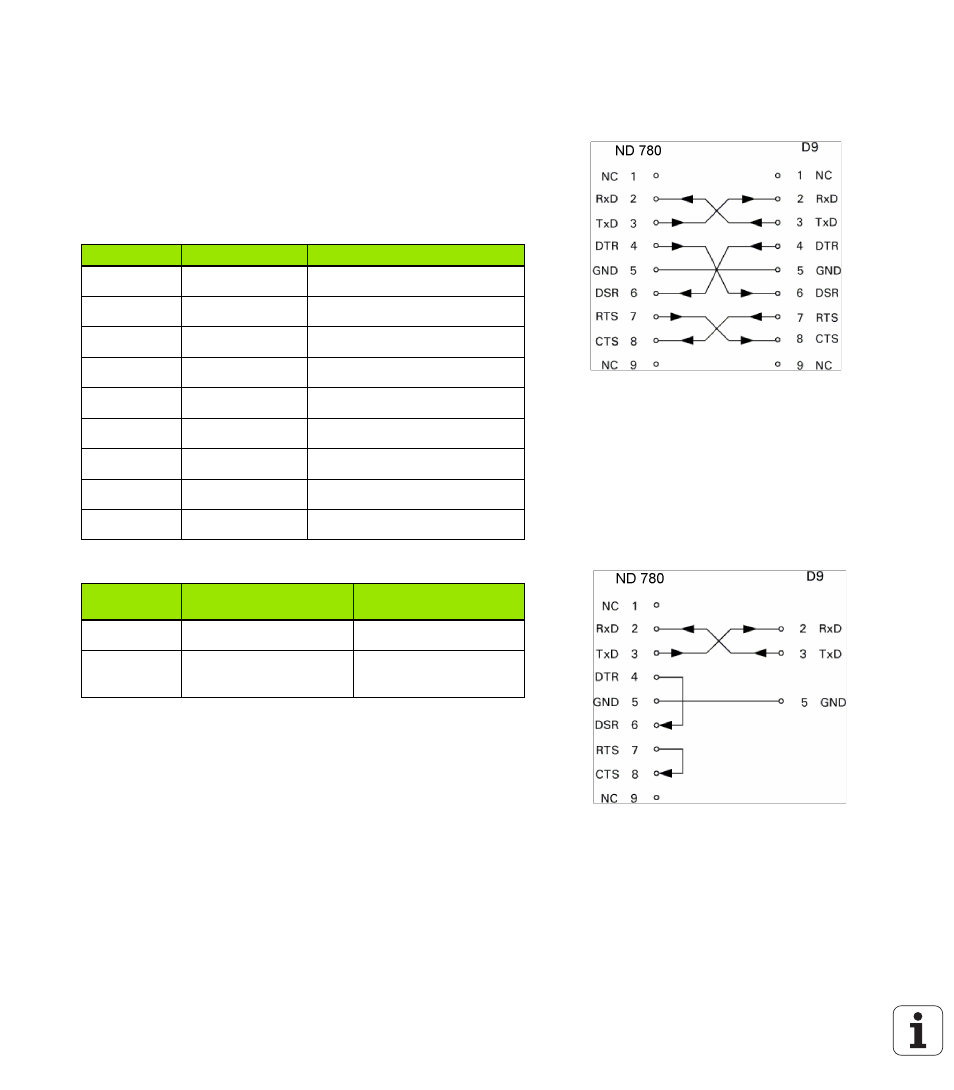

Разводка соединительного кабеля
Разводка соединительного кабеля зависит от подключаемого
прибора (смотри техническую информацию по внешним
устройствам).
Полная разводка
Передача данных между ND 780 и ПК возможна только, если они
соединены между собой кабелем для последовательного
интерфейса.
Назначение пинов
Сигнал
Пин
Сигнал
Функция
1
Не используется
3
TXD
- Посылаемые данные
2
RXD
- Получаемые данные
7
RTS
- Запрос на отправку
8
CTS
- Готовность к отправке
6
DSR
- Источник данных готов
5
SIGNAL GND
- Земля логических сигналов
4
DTR
- Приемник данных готов
9
Не используется
Сигнал
Уровни сигналов
“1“= “активный“
Уровни сигналов
“0“= “активный“
TXD, RXD
от 3 V до 15 V
от 3 V до 15 V
RTS, CTS
DSR, DTR
от 3 V до 15 V
от 3 V до 15 V
