48 I Инструкции по эксплуатации
I.3
Функции
фрез
еров
ания
Функции щупа для установки точки привязки

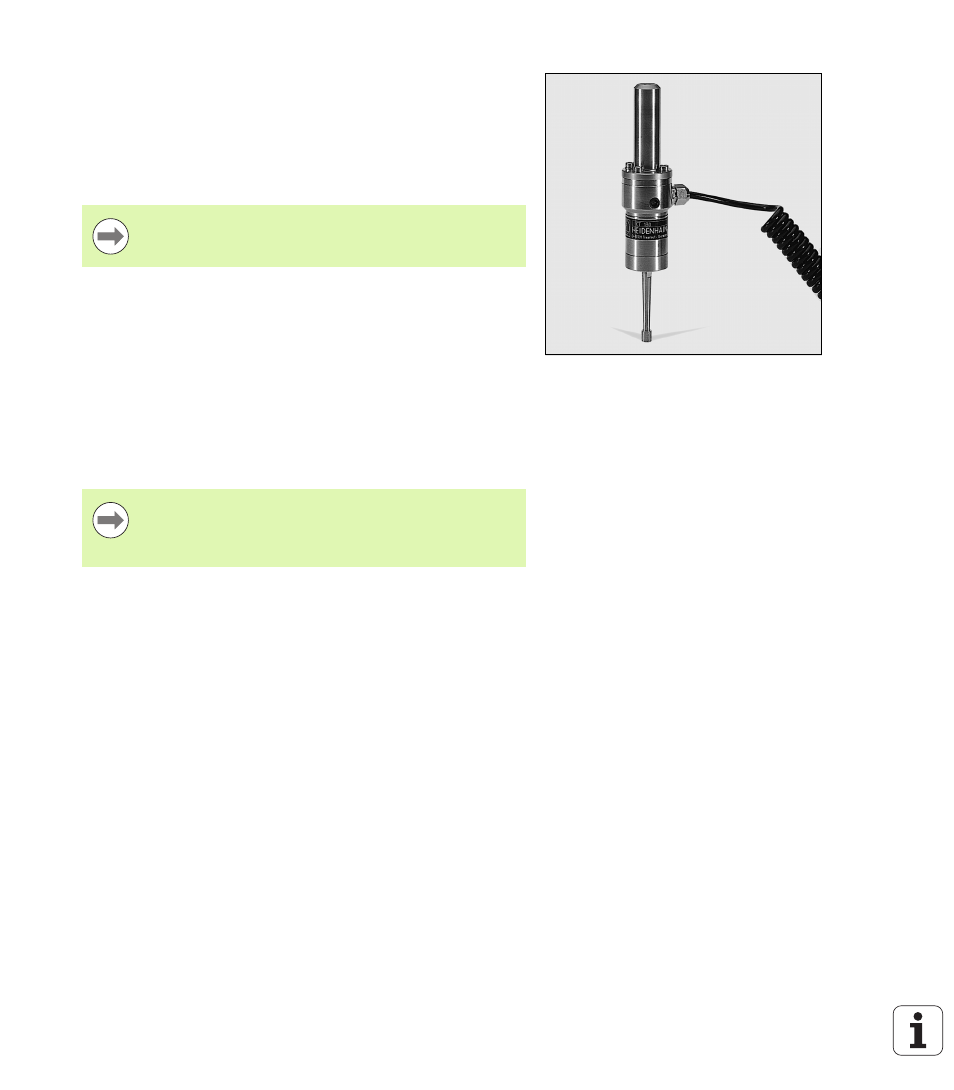

Устройство цифровой индикации ND 780 поддерживает 3D-щупы
и кромочный щуп KT 130 производства HEIDENHAIN,
подсоединенные через X10.
Оно также поддерживает заземляющий кромочный щуп,
подсоединенный через разъем 3.5 мм Phono Jack на обратной
стороне УЦИ. Оба типа кромочных щупов действуют по одному и
тому же принципу.
В ND 780 доступны следующие функции касания клавиши Softkey:
 Привязка к ребру заготовки: РЕБРО
 Привязка к осевой линии между двумя ребрами заготовки:
ОСЕВАЯ ЛИНИЯ
 Привязка к центру окружности или цилиндра: ЦЕНТР ОКРУЖН.
Устройство цифровой индикации учитывает заданный радиус
наконечника во всех функциях ощупывания.
Для выхода из текущей функции касания нажмите кнопку C.
Установка точки привязки с помощью кромочного щупа
Во время ощупывания ND 780 заморозит индикацию
координаты ребра, центральной линии или центра
окружности.
Перед использованием щупа необходимо задать его
размеры в РАБОЧИХ НАСТРОЙКАХ (смотри
“Параметры меню Рабочие настройки” на странице 27).
Эти данные сохраняются при выключении питания.
