ND 780

55

I.3

Функции

фрез

еров

ания

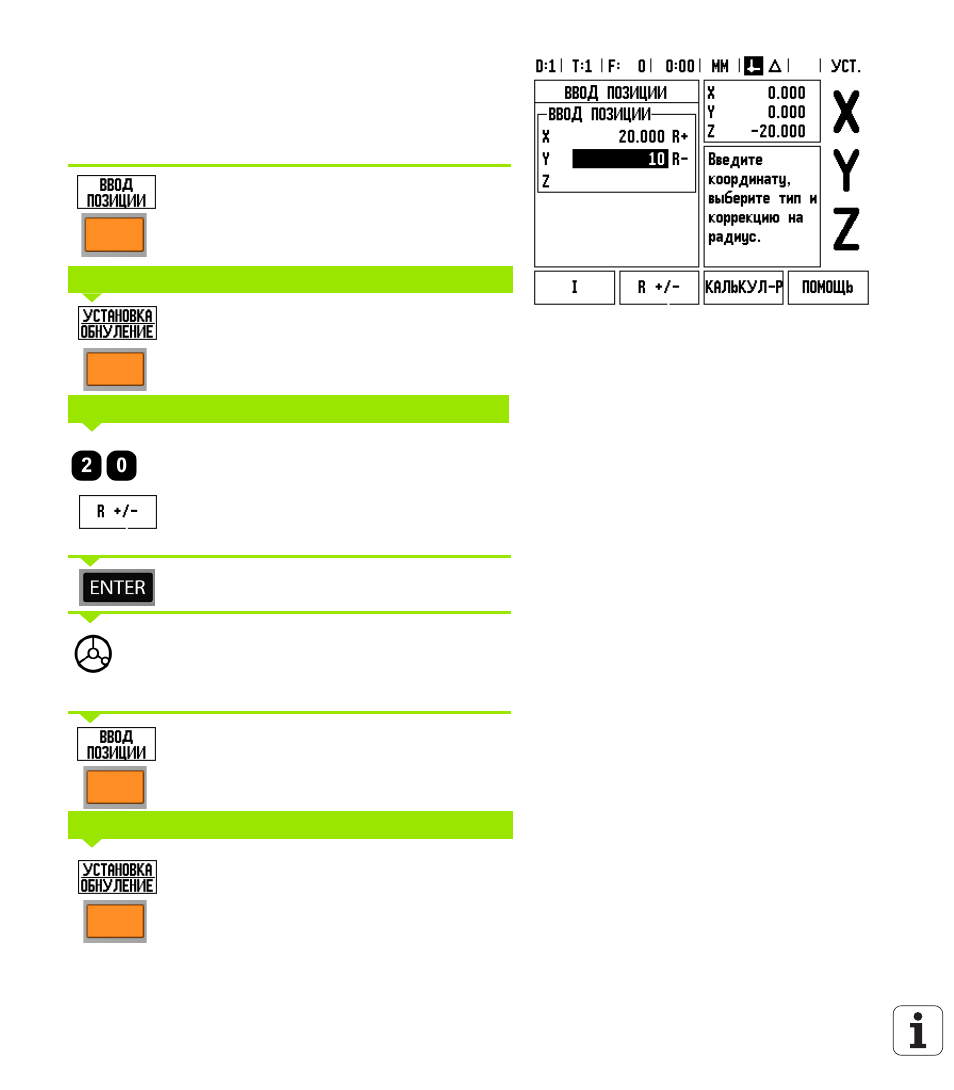

Подготовка:

Выберите желаемый инструмент.

Разумнее выполнить предварительное поозиционирование

инструмента (например, X = Y = -20 мм).

Переместите инструмента на глубину фрезерования.

Нажмите Softkey ВВОД ПОЗИЦИИ.

Нажмите клавишу оси Y.

С помощью Softkey УСТ./ОБНУЛ. выберите режим
установки.

Нажмите клавишу оси Y.

Введите заданное значение положения для
угла

1

: Y = 20 мм и

выберите коррекцию на радиус инструмента R + с
помощью Softkey R+/-. Нажимайте до тех пор, пока
возле значения оси не появится R+.

Нажмите ENTER.

Перемещайте ось Y, пока значение индикации не
будет равным нолю, а квадратик графической
помощи позиционирования не будет лежать в
центре между метками.

Нажмите Softkey ВВОД ПОЗИЦИИ.

Нажмите клавишу оси X.

С помощью Softkey УСТ./ОБНУЛ. выберите режим
установки.

Нажмите клавишу оси X.

- АЛЬТЕРНАТИВНЫЙ МЕТОД -

ЗАДАННОЕ ЗНАЧЕНИЕ ПОЛОЖЕНИЯ

- АЛЬТЕРНАТИВНЫЙ МЕТОД -
