Softkey точка привязки, I.4 функции то ч ен и я – Инструкция по эксплуатации HEIDENHAIN ND 780
Страница 78
78
I Инструкции по эксплуатации
I.4
Функции
то
ч
ен
и
я

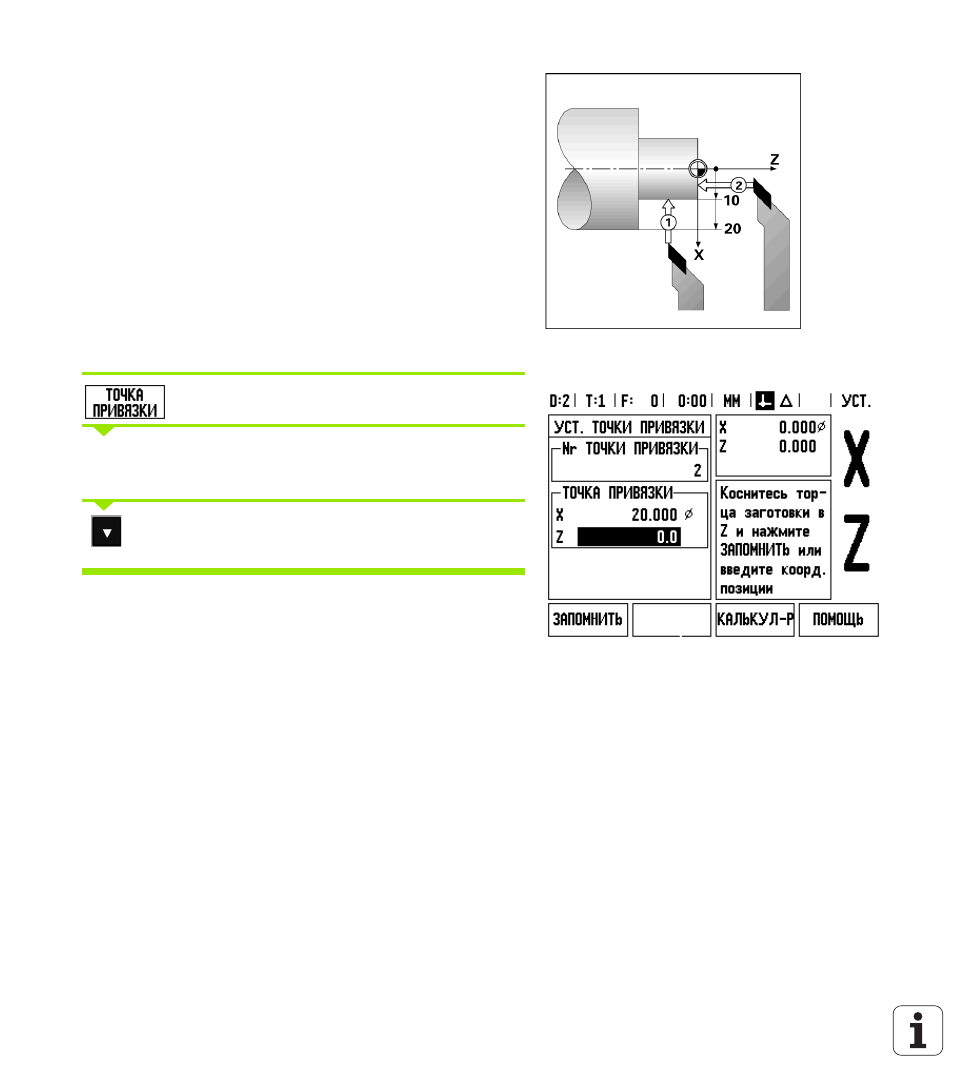

Softkey Точка привязки
Смотри "Softkey Точка привязки" на странице 46 для основной
информации. Точка привязки задает связь между положением оси
и отображаемым значением. Чаще всего для токарной обработки
необходима только одна точка привязки по оси X (центр
зажимного приспособления), но задание точки привязки по оси Z
также имеет преимущества. Таблица точек привязки позволяет
сохранять до 10 точек. Самым простым способом установить
точку привязки можно, коснувшись заготовки в известном
диаметре или точке, а затем ввести значение, которое будет
отобажаться.
Пример: задание точки привязки к заготовке.
Последовательность осей в этом примере: X - Z
Подготовка:
Вызовите данные инструмента, который Вы будете использовать
для касания.
Нажмите Softkey ТОЧКА ПРИВЯЗКИ.
Курсор переместится в поле № ТОЧКИ
ПРИВЯЗКИ.
Введите номер точки привязки и переместите
курсор в поле Х-оси кнопкой со СТРЕЛКОЙ ВНИЗ.
