ND 780 81
I.4
Функц
ии
то
ч
ен
и
я
Softkey Ввод позиции
Функция ввода значения уже была описана в данном руководстве
(Смотри "Softkey Ввод позиции" на странице 54). Описание и
примеры, приведенные в предыдущей главе, сделаны на основе
режима фрезерования. Они также распространяются и на
обработку точением. Исключением являются две функции:
коррекция на радиус инструмента (R+/-) и ввод значений радиуса
или диаметра.
Коррекция на радиус инструмента не применяется для токарного
инструмента, поэтому эта функция недоступна при вводе позиции
для токарной обработки.
В случае обработки точением можно задавать значения в виде
радиуса или диаметра. При этом следует обращать внимание на
то, чтобы при вводе индикатор работал в соответствующем
режиме (радиус или диаметр). При использовании режима
диаметра отображается символ Ø. Режим индикатора можно
переключить с помощью Softkey RX (см. ниже).
Softkey RX (Радиус/Диаметр)
На чертежах размеры детали обычно указываются как диаметр.
ND 780 может отображать значения как в виде радиуса, так и в
виде диаметра. Если включено отображение диаметра, то возле
значения координаты оси отображается символ (Ø).

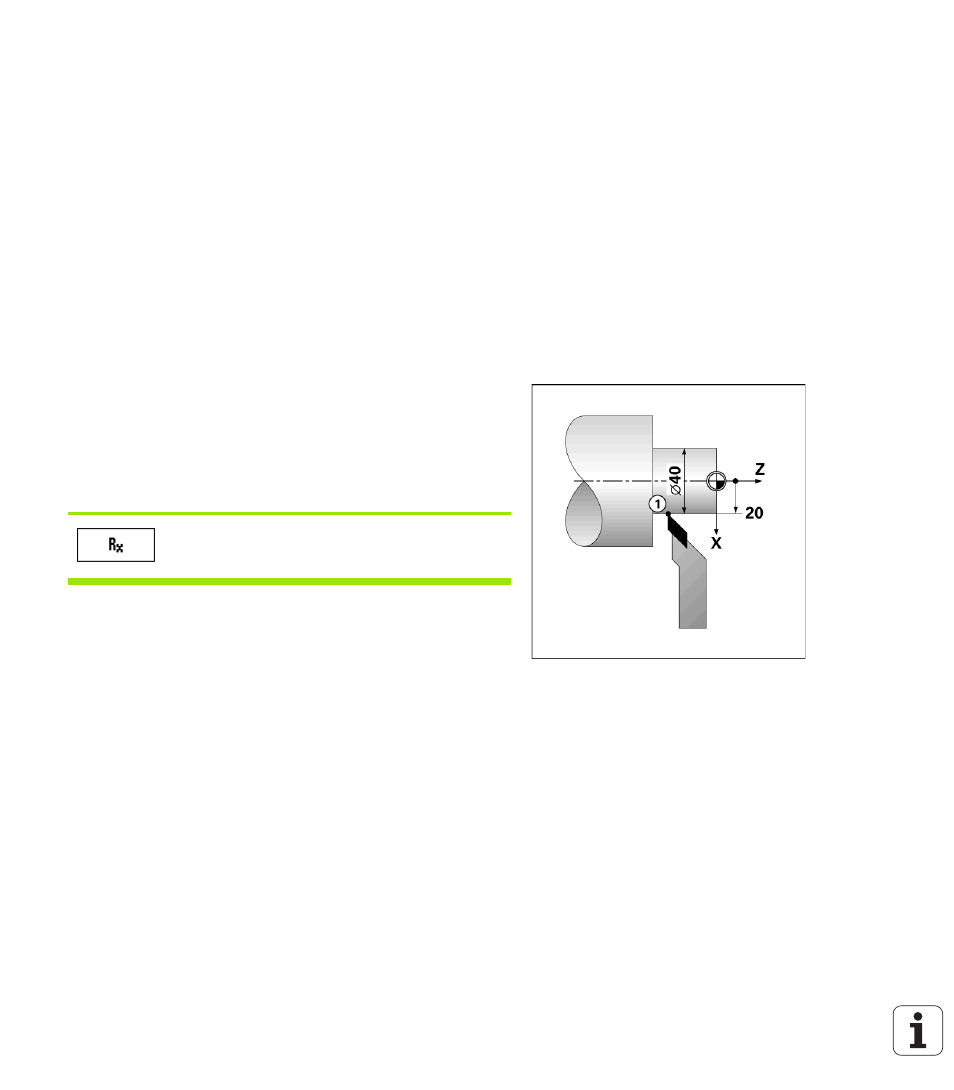

Пример: отображение радиуса, точка 1 X = 20 мм
отображение диаметра, точка 1 X = Ø 40 мм
Нажмите клавишу Softkey Rx для переключения
между отображением радиуса и диаметра.
