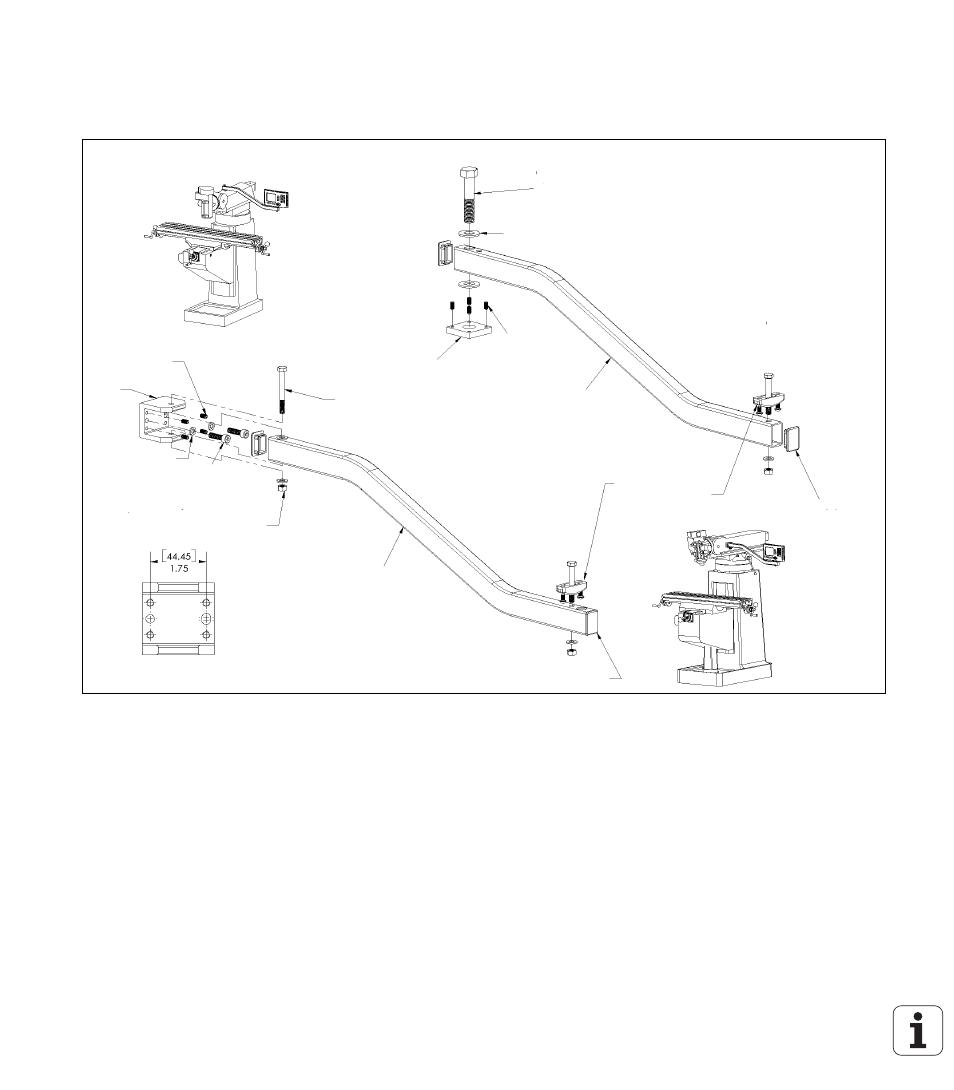

ND 780 Инструкция по монтажу
Универсальный монтажный рычаг
lD 382 929-01
Поворотный
шарнир
Торцевая заглушка (2)
Рычаг
Скоба
Плоская шайба
M8 Блокирующая
шестигранная гайка
5/8“ Плоская шайба (2)
Подставка
Рычаг
Торцевая
заглушка (2)
HHCS 5/8-11 x 3“
HHCS 5/8-2“ x 1/2-13 x .8“
HHCS m16 x 75 мм
HHCS m14 x 75 мм
M6 x 12 мм
SHSS (4)
M6 x 30 мм SHCS (2)
или
1/4-20 x 1-1/4“ SHCS (2)
M6 x 12 мм SHSS (4)
M8 x 70 мм HHCS
Скоба, вид спереди
