94
II Техническая информация
II – 2
Настройки
систе
мы

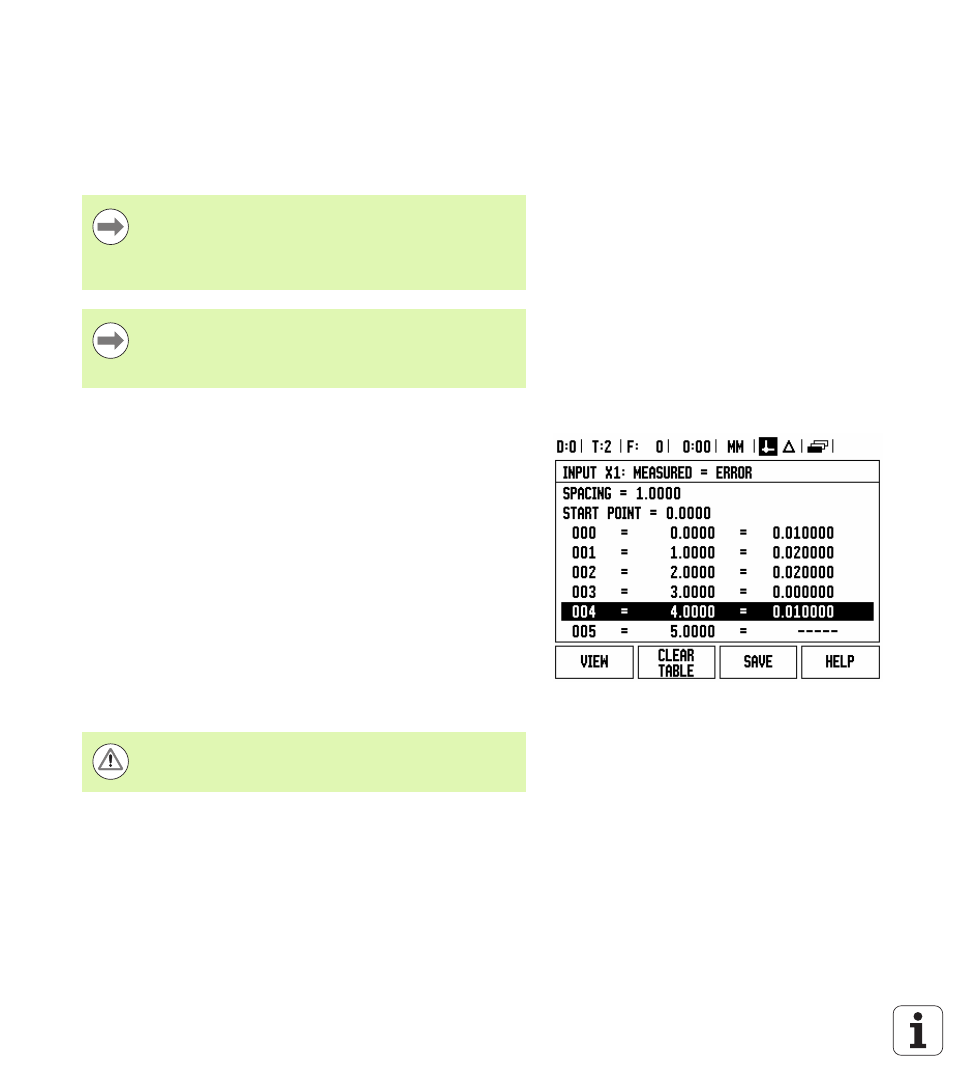

Компенсация нелинейной погрешности
Компенсация нелинейной погрешности применяется, если
сравнительные измерения показывают переменную или
непостоянную погрешность. Величина необходимой компенсации
подсчитывается и вносится в таблицу. ND 780 позволяет вводить
до 200 точек на ось. Величина погрешности между двумя
заданными значениями подсчитывается путем линейной
интерполяции.
Процесс компенсации нелинейной погрешности
Каждый датчик имеет собственное направление счета. Оно не
всегда совпадает с направлением, выбранным пользователем,
и необходимо только для компенсации нелинейной
погрешности.
Для определения направления счета датчика оси выполните
следующие процедуры:
Откройте форму ввода НАСТРОЙКИ ДАТЧИКА и выберите
соответствующий датчик оси.
Переместите курсор в поле НАПРАВЛЕНИЕ СЧЕТА.
С помощью Softkey ПОЛОЖИТ./ОТРИЦАТ. выберите
положительное направление. Нажмите ENTER.
С помощью кнопки C вернитесь в главное меню.
Переместите ось, на которой установлен данный датчик, и
определите его положительное направление счета.
Теперь положительное направление счета датчика
установлено.
Компенсация нелинейной погрешности доступна только
для датчиков с референтными метками. Для того чтобы
компенсация нелинейной погрешности вступила в силу
необходимо пересечь референтные метки, иначе
компенсация не активна.
Начиная с версии программного обеспечения 1.1.3
значения для таблицы компенсации нелинейной
погрешности должны получаться только при
положительном направлении движения датчика.
В датчиках с одной референтной меткой она должна
заново пересекаться каждый раз после включения УЦИ.
