ND 780
63
I.3
Функции
фрез
еров
ания
Softkey ОТВЕТСТИЯ НА ОКРУЖНОСТИ
Необходимые данные:
Тип шаблона (окружность или сегмент)
Отверстия (число)
Центр (центр окружности в плоскости шаблона)
Радиус (определяет радиус окружности шаблона)
Начальный угол (угол 1 отверстия шаблона). Угол между нулем
опорной оси и первым отверстием.
Шаг угла (опция: активна только для сегмента). Шаг угла - это
угол между отверстиями.
Отрицательный шаг угла позволяет выполнить сегмент против
часовой стрелки.
Глубина (конечная глубина сверления по оси инструмента)
ND 780 рассчитывает координаты отверстий, приближение к
которым выполняется путем обнуления отображаемого значения.

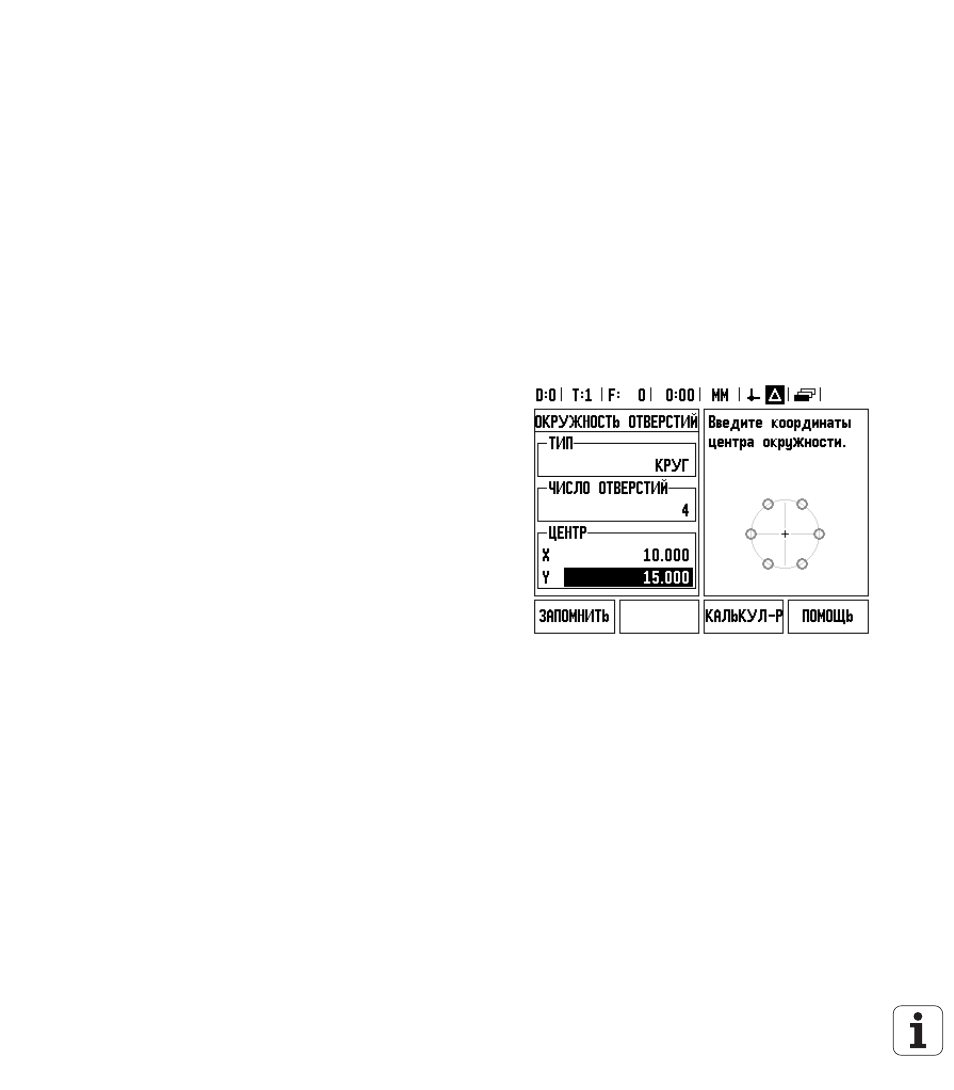

Пример: ввод данных и выполнения отверстий на окружности.
Количество отверстий: 4
Координаты центра: X = 10 мм / Y = 15 мм
Радиус окружности: 5 мм
Начальный угол (угол между осью X и первым отверстием): 25°
Глубина отверстий: Z = –5 мм
