ND 780
51
I.3
Функции
фрез
еров
ания
Введите координату (X = 0 мм) и переведите
координату в точку привязки к осевой линии,
нажмите ENTER.

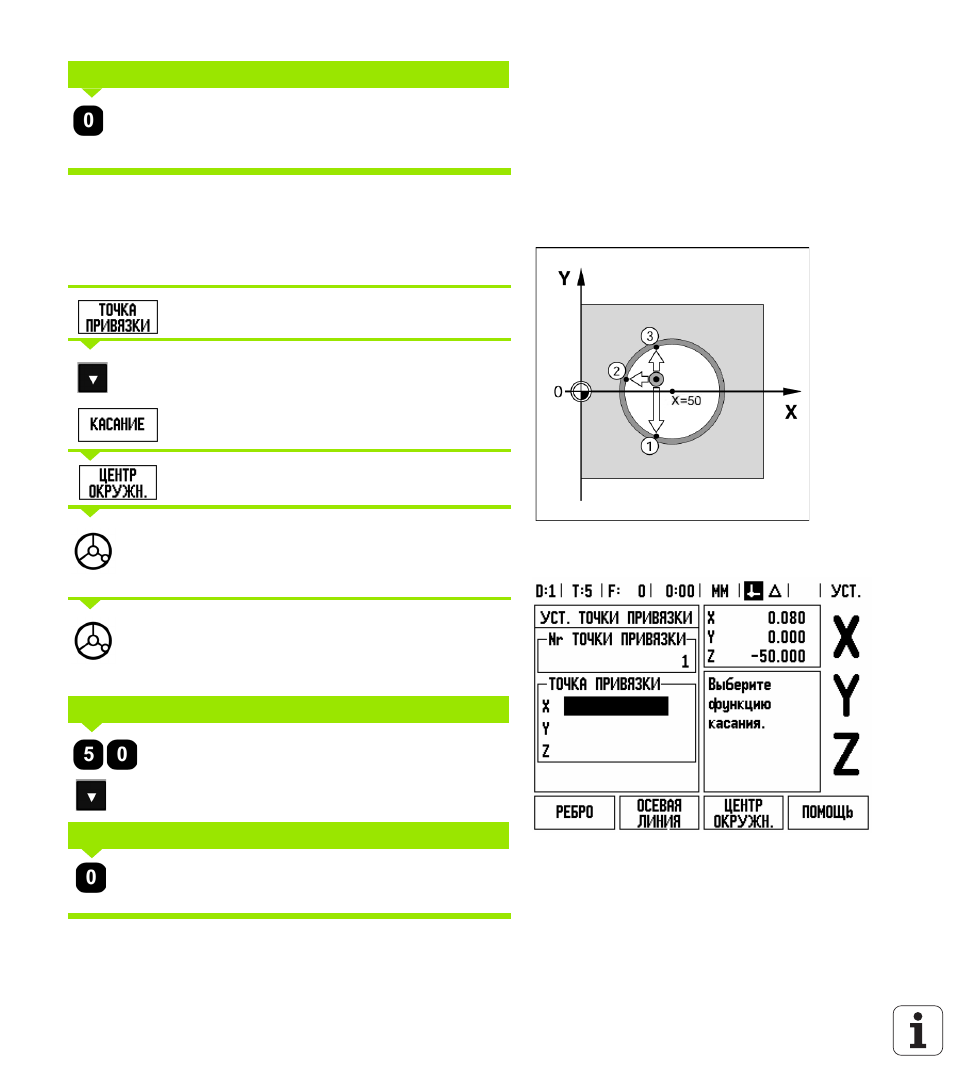

Пример: нахождение центра отверстия при помощи кромочного
щупа и установка его в качестве точки привязки (50 мм от центра
окружности).
Координата центра окружности по оси X: X = 50 мм
Координата центра окружности по оси Y: Y = 0 мм
Нажмите ТОЧКА ПРИВЯЗКИ.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Нажмите КАСАНИЕ.
Нажмите ЦЕНТР ОКРУЖН.
Коснетесь кромочным щупом
1
точки на
внутреней стороне отверстия заготовки, чтобы
загорелись светодиоды щупа.
Коснитесь двух других точек на внутренеей
стороне отверстия, как описано выше.
Дальнейшие инструкции появятся на экране.
Измеренный диаметр появится в отдельном окне.
Введите первую координату (X = 50 мм) и
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Примите значение по умолчанию Y = 0 мм.
Нажмите ENTER.
ВВОД ЗНАЧЕНИЯ ДЛЯ X
ВВОД ЦЕНТРА ПО X X = 50
ВВОД ЦЕНТРА ПО Y Y = 0
