Страница 18: I.1 основы по зициониров ания
18
I Инструкции по эксплуатации
I.1
Основы
по
зициониров
ания

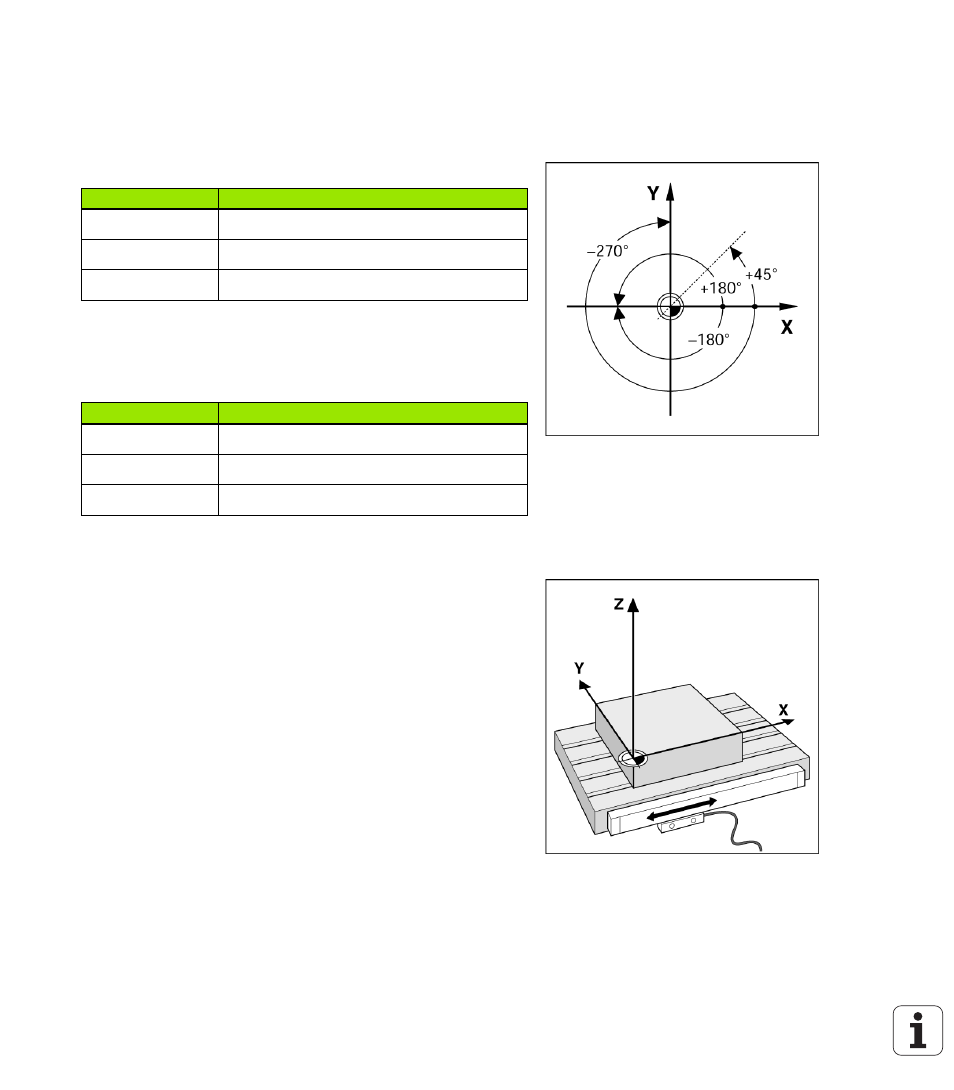

Опорная ось угла
Опорная ось угла - это положение 0°. Опорной осью угла может
быть одна из двух осей на плоскости вращения. Следующая
таблица определяет угол 0° для трех возможных плоскостей
вращения:
Для данных угла действуют следующие опорные оси:
Положительное направление вращения - это движение против
часовой стрелки, если смотреть на плоскость обработки в
отрицательном направлении оси инструмента.
Пример: угол в плоскости обработки XY
Датчики измерения положения
Датчики измерения положения преобразуют перемещения осей
станка в электрические сигналы. ND 780 обрабатывает эти
сигналы, определяет фактическое положение осей станка и
отображает координату в виде числовых значений на дисплее.
При отключении электропитания теряется связь между
положением рабочих органов станка и значением индикации. Как
только питание возобновляется, оператор может восстановить
эту связь с помощью референтных меток датчиков и автоматики
РЕФ (REF) устройства цифровой индикации ND 780.
Плоскость
Опорная ось угла
XY
+X
YZ
+Y
ZX
+Z
Угол
Соответствует...
+ 45°
... биссектрисе между +X и +Y
+/- 180°
... отрицательной оси X
- 270°
... положительной оси Y
