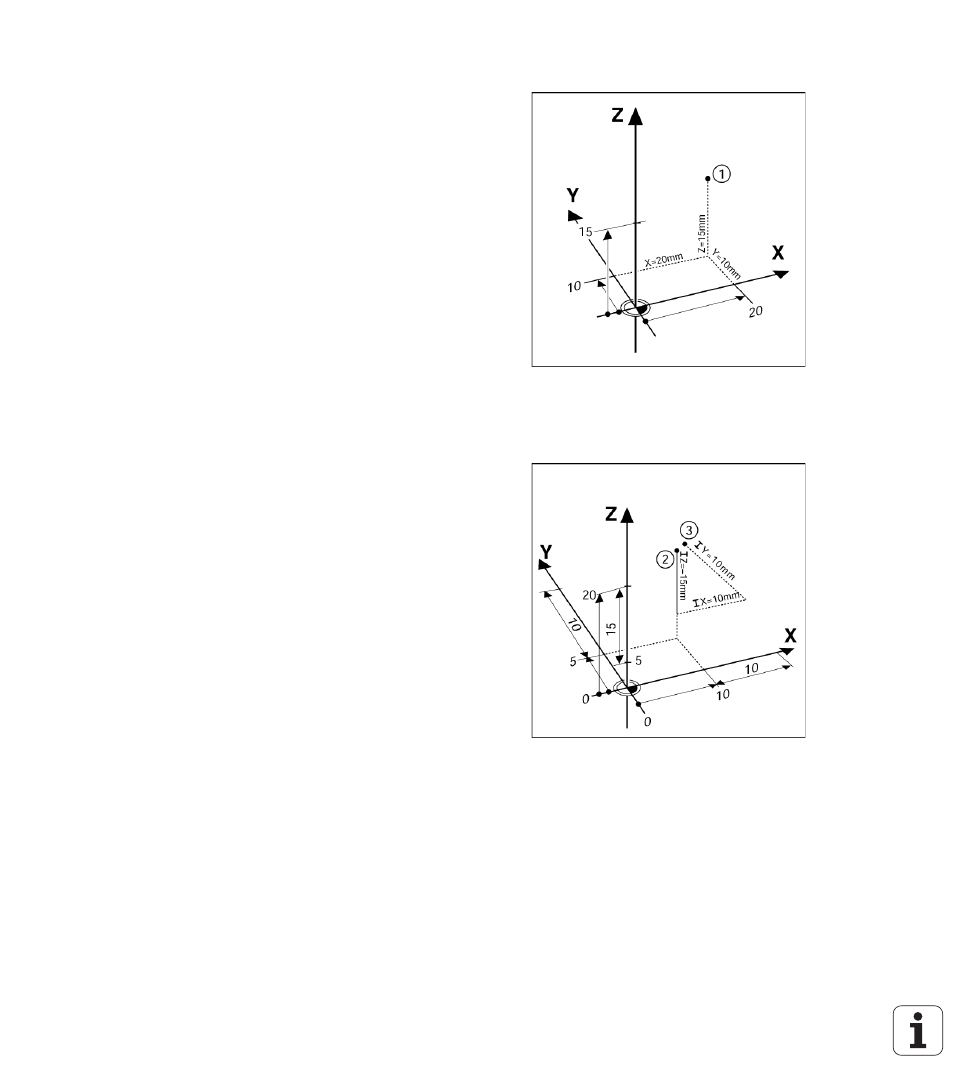

Абсолютные координаты заготовки
Каждая точка на заготовке однозначно определяется с помощью
ее абсолютных координат.
Aбсолютные координаты точки
1
:
X = 20 мм
Y = 10 мм
Z = 15 мм
Если на чертеже обозначены aбсолютные координаты, то при
сверлении и фрезеровании инструмент необходимо переместить
в точку с указанными выше координатами.
Инкрементальные координаты заготовки
Координаты точки могут также отсчитываться от предыдущей
заданной позиции. Относительная точка привязки
устанавливается в этом случае в предыдущей заданной позиции,
а речь идет о инкрементных координатах (increment =
приращение) или о инкрементальных (составных) размерах, так
как координата складывается из различных размеров.
Инкрементальные координаты обозначаются буквой I.
Пример: инкрементальные координаты точки
3
относительно
точки
2
.
Aбсолютные координаты точки
2
:
X = 20 мм
Y = 10 мм
Z = 15 мм
Инкрементальные координаты точки
3
:
IX = 10 мм
IY = 10 мм
IZ = -15 мм
Если на чертеже обозначены инкрементальные координаты, то
при сверлении и фрезеровании инструмент необходимо
переместить в точку с указанными выше координатами.
