50
I Инструкции по эксплуатации
I.3
Функции
фрез
еров
ания
ND 780 предлагает 0 в качестве значения по
умолчанию. Введите желаемую координату ребра
заготовки, например, Y = 0 мм и
установите координату в качестве точки привязки
к заготовке.
Нажмите ENTER.

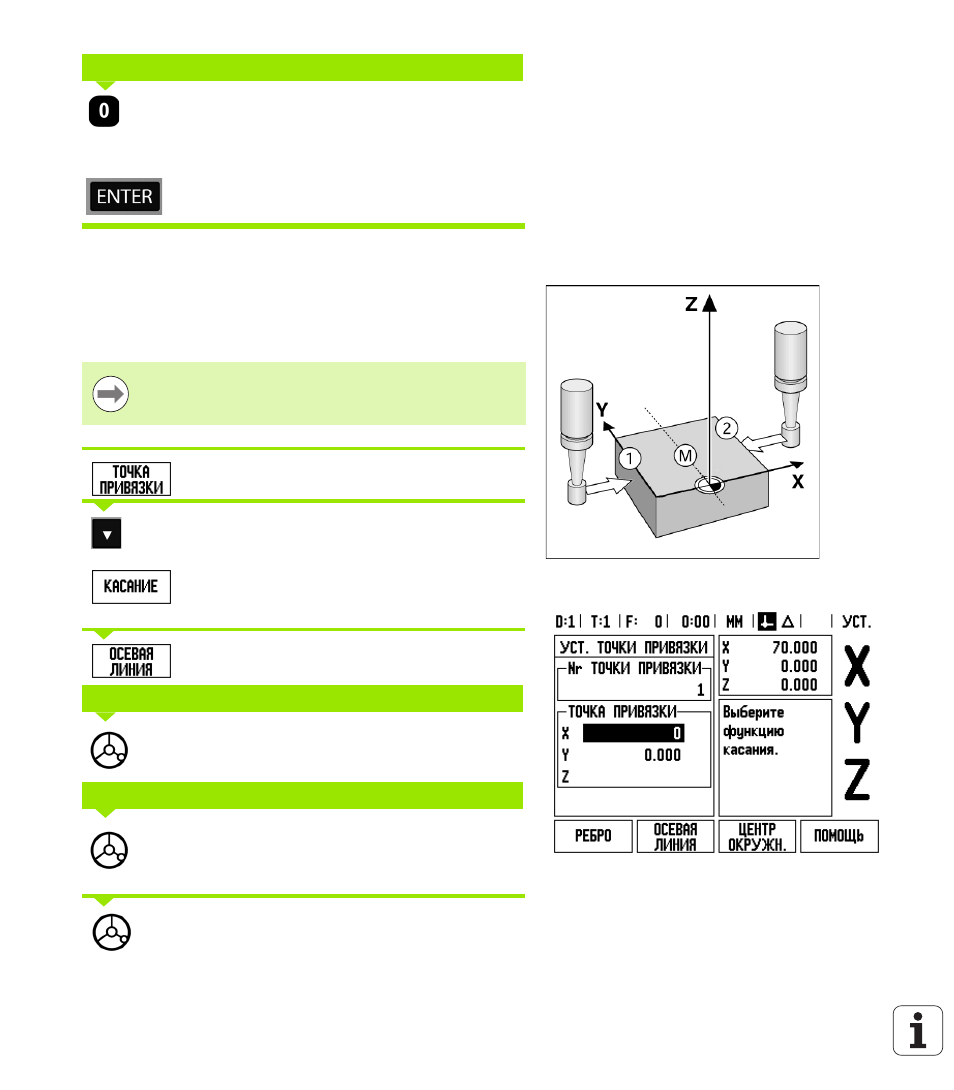

Пример: установка осевой линии между двумя ребрами заготовки
в качестве точки привязки.
Координаты осевой линии
M
определяются ощупыванием двух
ребер
1
и
2
.
Осевая линии проходит параллельно оси Y.
Желаемая координата осевой линии: X = 0 мм
Нажмите ТОЧКА ПРИВЯЗКИ.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Нажмите КАСАНИЕ.
Нажмите ОСЕВАЯ ЛИНИЯ.
Коснетесь кромочным щупом
1
ребра заготовки,
чтобы загорелись светодиоды щупа.
Коснетесь кромочным щупом
2
ребра заготовки,
чтобы загорелись светодиоды щупа. В окне
отобразится расстояние между ребрами.
Отведите щуп от заготовки.
ВВОД ЗНАЧЕНИЯ ДЛЯ Y = 0
При использовании функции ощупывания и привязки к
осевой линии расстояние между ребрами
отображается в окне.
КАСАНИЕ 1 РЕБРА ПО X
КАСАНИЕ 2 РЕБРА ПО X
