Настройки
систе
мы
Настройки датчика
В НАСТРОЙКАХ ДАТЧИКА можно установить его разрешение и
тип (линейный или круговой), направление счета, тип
референтной метки.
 При открытии НАСТРОЕК СИСТЕМЫ курсор автоматически
встает на НАСТРОЙКА ДАТЧИКА. Нажмите ENTER. После чего
откроется список из макс. 3 доступных датчиков (вход X1 X2 или
X3).
 Выберите датчик, настройки которого Вы хотите изменить и
нажмите ENTER.
 Поле СИГНАЛ ДАТЧИКА заполнится автоматически.

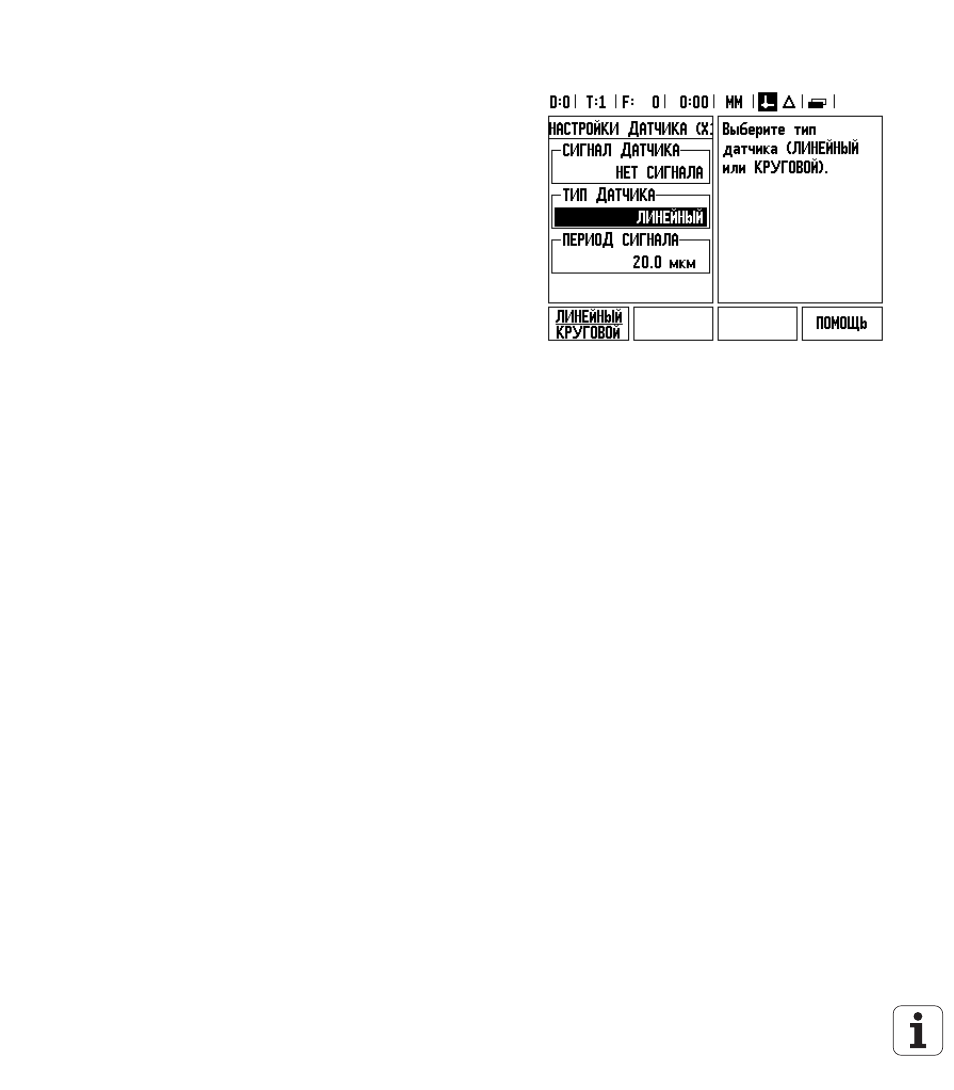

 Курсор окажется в поле ТИП ДАТЧИКА, выберите желаемый
тип, нажимая на клавишу Softkey ЛИНЕЙНЫЙ/КРУГОВОЙ.
 Для линейных датчиков в поле ПЕРИОД СИГНАЛА выберите
клавишами ГРУБЕЕ или ТОЧНЕЕ период сигнала датчика в мкм
(2, 4, 10, 20, 40, 100, 200, 10 240, 12 800) или введите его с
клавиатуры. Для датчиков вращения введите период сигнала
напрямую.Смотри "Настройки датчика" на странице 99
 В поле РЕФ. МЕТКА нажмите Softkey РЕФ. МЕТКА, затемы
выберите ОТСУТСТВ., ОДНА ИЛИ КОДИР.
 Для кодированной реф. метки нажмите Softkey РАССТ. и
выберите 500, 1000, 2000 или 5000.
 В поле НАПРАВЛЕНИЕ СЧЕТА нажатием клавиши Softkey
ПОЛОЖИТ. или ОТРИЦАТ. выберите направление счета. Если
направление счета датчика соответствует направлению,
выбранному пользователем, выберите положительное. Если
они не совпадают, выберите отрицательное.
 В поле МОНИТОРИНГ ОШИБОК нажатием ВКЛ/ВЫКЛ
выберите, должна ли система отслеживать и отображать
ошибки датчика. Причиной ошибки счета может быть
загрязнение (когда сигнал становится ниже определенного
значения) или ошибка частоты (когда частота сигнала
превышает установленный предел). При появлении сообщения
об ошибке нажмите кнопку C, чтобы его удалить.
Настройки цикла нарезания резьбы:
Чтобы воспользоваться функцией ЦИКЛ РЕЗЬБЫ необходимо
внести данные в маску ввода ЦИКЛА РЕЗЬБЫ.
 Переместите курсор на "Цикл резьбы" и нажмите ENTER.
 Введите ось для шпинделя используя клавишу Softkey ОСЬ
РЕЗЬБЫ или клавиатуру УЦИ. Эта будет та же самая ось, что и
для датчика вращения (X3).
 Введите число витков на дюйм ведущего винта. Теперь все
необходимые для цикла нарезания резьбы данные введены.
Нажмите ENTER для сохранения данных и выхода из формы.
