Основные операции
Используйте кнопки с цифрами для ввода цифровых значений в
поля.
С помощью кнопки ENTER подтверждается ввод данных в поле,
после чего происходит возвращение к предыдущему окну.
Нажмите кнопку C, если необходимо удалить запись/сообщение
об ошибке или вернуться к предыдущему окну. Существует
исключение: в таблице компенсации нелинейной погрешности
кнопка C служит для сохранения введенных данных.
Клавиши SOFTKEY отображают различные функции
фрезерования и точения. Эти функции активируются путем
нажатия соответствующей кнопки Softkey на УЦИ под
изображением на экране. Функции Softkey расположены на трех
страницах дисплея. Доступ к ним осуществляется при нажатии
кнопок со стрелками ВЛЕВО/ВПРАВО.
Кнопки ВЛЕВО/ВПРАВО позволяют просмотреть страницы с 1
по 3 с доступными функциями Softkey. Текущая страница
отображается в строке состояния сверху.
Используйте кнопки ВВЕРХ/ВНИЗ для перемещения между
полями формы или пунктами меню. Когда курсор достигает
последнего пункта меню, он автоматически переходит к
первому пункту этого меню.
Общие функции
Графическая помощь при позиционировании
При отображении остаточного пути ND 780 предоставляет
графическую поддержку.

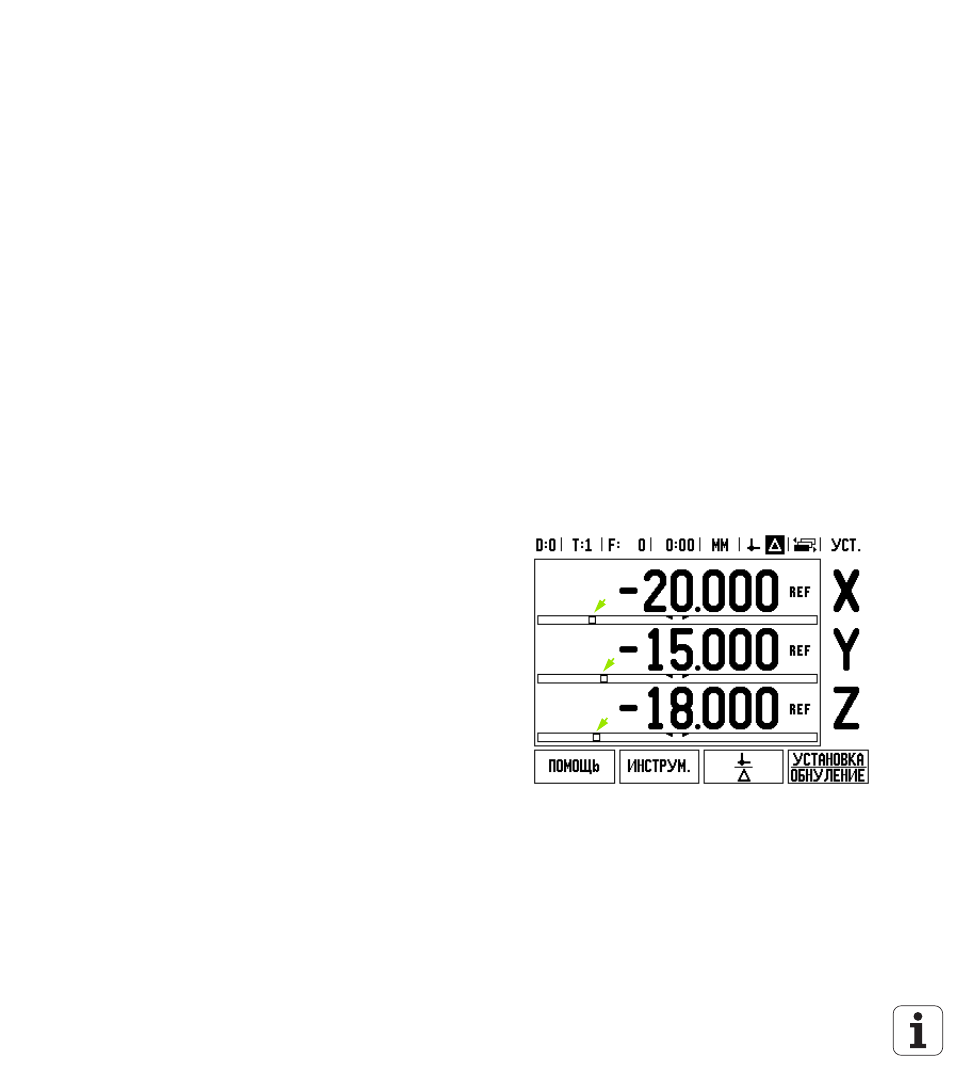

ND 780 показывает квадратик под осью для которой
отображается остаточный путь. Две треугольные метки в центре
символизируют заданную позицию.
Квадратик показывает текущее положение оси. Во время
перемещения оси в квадрате появляется стрелка, указывающая
направление движения. Квадратик начинает перемещаться лишь
тогда, когда ось находится вблизи заданной позиции. Настройка
графической помощи при позиционировании описана в меню
РАБОЧИЕ НАСТРОЙКИ. смотри страницу 29
