86
II Техническая информация
II – 1
Монтаж
и
эл
ек
тр
и
ч
ес
ко
е
по
дк
лю
чение
Подсоединение датчиков обратной связи
ND 780 может использоваться с линейными и круговыми
датчиками производства HEIDENHAIN, которые имеют
синусоидальный сигнал на выходе (11µA
PP
или 1V
PP
). Входы для
датчиков обратной связи обозначены на задней панели как X1, X2
и X3.
Соединительный кабель не должен превышать 30 м (100 фут).

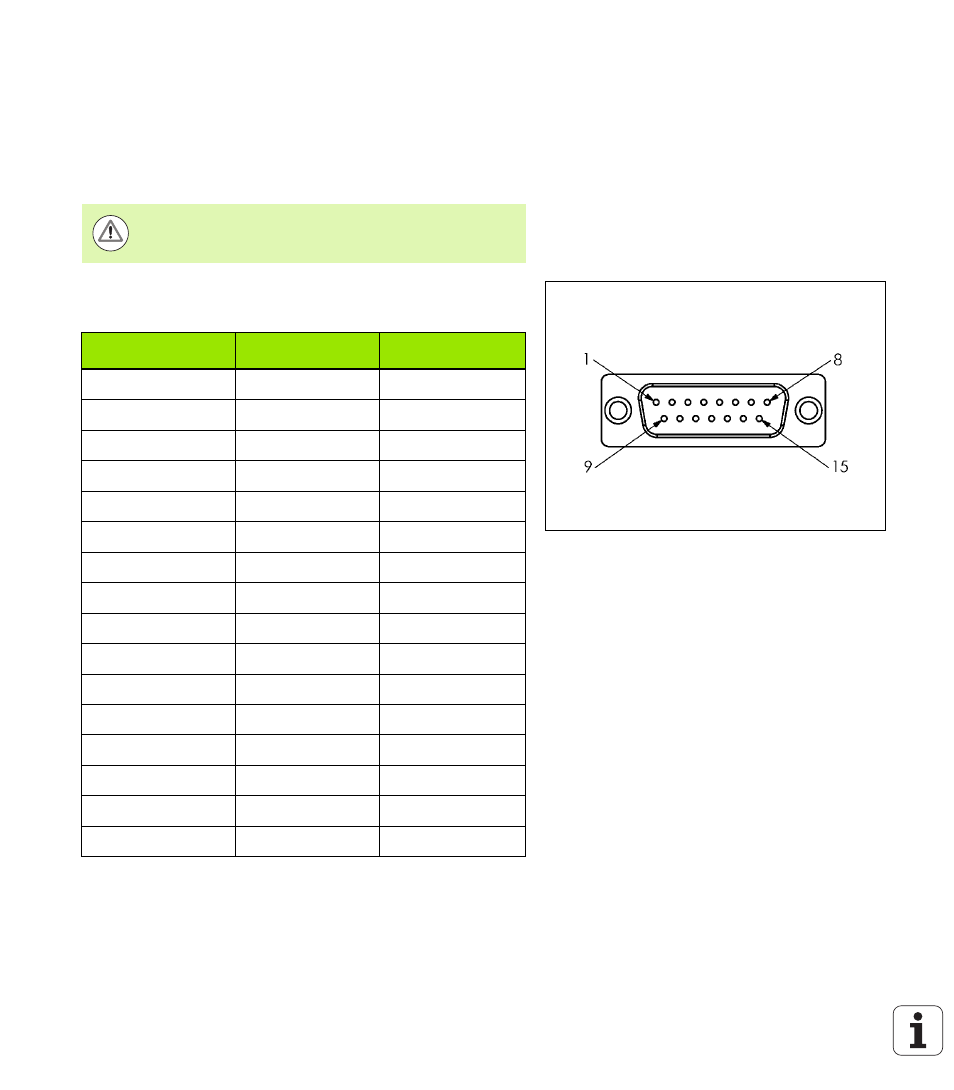

Распайка разъема для подключения датчиков.
Не подключайте/отключайте измерительные датчики
или другие приборы к ND 780, когда он включен!
Sub-D-разъем
15-пол.
Входной сигнал
11µApp
Входной сигнал
1 Vpp
1
DC 5 V
DC 5 V
2
0 V
0 V
3
I
1
+
A+
4
I
1
-
A-
5
/
/
6
I
2
+
B+
7
I
2
-
B-
8
/
/
9
/
DC 5 V Сенсор
10
I
0
+
R+
11
/
0V Сенсор
12
I
0
-
R-
13
Внутренний экран
/
14
/
/
15
/
/
Корпус
Внешний экран
